वायर ईडीएम क्या है?

"दोस्त, यह धातु को बिना छुए कैसे काट देता है?" उसने मुझसे पूछा।

और तभी मुझे एहसास हुआ कि हम इस व्यवसाय में इतने लंबे समय से हैं कि हम मान लेते हैं कि हर कोई जानता है कि वायर ईडीएम क्या है। वे नहीं करते. यहां तक ​​कि हमारे ग्राहक भी कभी-कभी भ्रमित हो जाते हैं, और ये वे लोग हैं जो सटीक भागों का ऑर्डर देते हैं जिनके लिए अधिक सहनशीलता की आवश्यकता होती है... ठीक है, कोई बात नहीं, आप बात समझ गए हैं।

तो यहाँ हम चलते हैं। वायर ईडीएम को किसी ऐसे व्यक्ति द्वारा समझाया गया है जो 18 वर्षों से ऐसा कर रहा है और इसे साबित करने के लिए पीठ की समस्याओं का सामना करना पड़ता है।

वास्तविक नाम (और कोई इसका उपयोग क्यों नहीं करता)

वायर ईडीएम का मतलब वायर इलेक्ट्रिकल डिस्चार्ज मशीनिंग है। कुछ लोग इसे तार क्षरण, या चिंगारी मशीनिंग, या - यदि आप वास्तव में पुराने स्कूल के छात्र हैं - चिंगारी क्षरण कहते हैं। यैंक्स कभी-कभी इसे "चीज़ कटर" भी कहते हैं जो मुझे प्रफुल्लित करने वाला लगता है लेकिन किसी तरह सटीक भी लगता है।

हालाँकि बात यह है: हमारी दुकान के फर्श पर कोई भी वास्तव में पूर्ण रूप से "वायर ईडीएम" नहीं कहता है। यह सिर्फ "द वायर मशीन" या "द फैनुक" है (क्योंकि हमारे पास इसी ब्रांड के तीन ब्रांड हैं) या कभी-कभी "कोने में रखी वह खूनी मनमौजी मशीन" जब यह हमें दुःख दे रही होती है।

जो, मैं आपको बता दूं, अक्सर मेरी अपेक्षा से अधिक होता है।

तो वास्तव में यह क्या है?

ठीक है, कल्पना कीजिए कि आप कठोर स्टील के एक ब्लॉक को काटने की कोशिश कर रहे हैं। कठोर, जिसका अर्थ है कि आप इसे पारंपरिक तरीकों से ड्रिल नहीं कर सकते, पीस नहीं सकते, या इसमें कुछ भी नहीं कर सकते। यह बहुत ही कठिन है - उचित टूल स्टील, 60 एचआरसी, वह चीज़ जो कार्बाइड कटर को हँसाती है।

वायर ईडीएम को कोई परवाह नहीं है. यह मक्खन की तरह कट जाएगा। अच्छा, बहुत धीमा मक्खन। बहुत महँगा, बहुत सटीक मक्खन।

यहां बताया गया है कि यह कैसे काम करता है (और मैं वादा करता हूं कि यह सरलीकृत संस्करण है):

आपके पास एक बेहद पतला तार है - हम आम तौर पर 0.25 मिमी की बात कर रहे हैं, जो गिटार के तार से भी पतला है - जो दो गाइडों के बीच फैला हुआ है। यह तार एक इलेक्ट्रोड के रूप में कार्य करता है। आपका वर्कपीस दूसरा इलेक्ट्रोड है। दोनों विआयनीकृत पानी में डूबे हुए हैं (उस आपदा के बारे में और अधिक जानकारी बाद में घटित होने की प्रतीक्षा है)।

फिर आप तार के माध्यम से विद्युत धारा प्रवाहित करते हैं, जिससे तार और आपके हिस्से के बीच प्रति सेकंड हजारों छोटी चिंगारी पैदा होती है - जैसे बिजली के छोटे बोल्ट। प्रत्येक चिंगारी धातु के एक छोटे से हिस्से को पिघला देती है, और पानी मलबे को बहा देता है।

तार वास्तव में कभी भी वर्कपीस को नहीं छूता है। हमेशा एक छोटा सा गैप होता है - शायद 0.01 मिमी - जहां सारी स्पार्किंग होती है। यह जादू की तरह है, सिवाय इसके कि यह भौतिकी है, और यह जादू से कहीं अधिक महंगा है।

हम ऐसा क्यों करते हैं (जब नियमित मशीनिंग मौजूद है)

अच्छा प्रश्न। नियमित सीएनसी मिलिंग तेज़, सस्ती और आसान है। तो वायर ईडीएम से परेशान क्यों?

क्योंकि कभी-कभी आपको ऐसे काम करने की ज़रूरत होती है जो नियमित मशीनिंग आसानी से नहीं कर सकती:

कठोर सामग्री- इसका उल्लेख पहले ही किया जा चुका है, लेकिन यह बहुत बड़ा है। हम पूरे दिन टूल स्टील के हिस्सों को काटते हैं जो किसी भी नियमित कटिंग टूल को नष्ट कर देगा।

असंभव आकार- एक चौकोर आंतरिक कोने को मिलाने का प्रयास करें। चलो, मैं इंतजार करूंगा. नहीं किया जा सकता, है ना? कटर गोल है. लेकिन वायर ईडीएम के साथ, आपके पास उचित तेज आंतरिक कोने हो सकते हैं क्योंकि तार दिशा बदल सकते हैं। हमने पिछले महीने एक चिकित्सा उपकरण कंपनी (एनडीए, यह नहीं कह सकता कि कौन है, लेकिन वे सर्जिकल उपकरण बनाते हैं) के लिए एक काम किया, जिसके आंतरिक कोने बिल्कुल महत्वपूर्ण थे। वायर ईडीएम ही एकमात्र विकल्प था।

छोटी विशेषताएँ- किसी भी एंडमिल से संकीर्ण स्लॉट? कोई बात नहीं। हमने हाल ही में 50 मिमी कठोर स्टील के माध्यम से 0.3 मिमी चौड़े स्लॉट काटे हैं। इसे एक मिल पर आज़माएं, मैं आपको चुनौती देता हूं।

कोई काटने वाली ताकत नहीं– यह वह बात है जो लोगों के होश उड़ा देती है। चूँकि तार कभी भी उस हिस्से को नहीं छूता, इसलिए काटने का बल शून्य होता है। शून्य। इसका मतलब है कि आप अविश्वसनीय रूप से नाजुक या पतली दीवार वाले हिस्सों को बिना किसी विरूपण के काट सकते हैं। पिछले साल हमने कुछ एयरोस्पेस ब्रैकेट काटे थे जिनकी दीवार की मोटाई 0.5 मिमी थी। एक चक्की पर वे बस कंपन करेंगे और टूट जायेंगे।

विभिन्न प्रकार (क्योंकि निश्चित रूप से वहाँ हैं)

वास्तव में दो मुख्य स्वाद हैं:

दो-अक्ष मशीनें- मूल प्रकार. तार सीधे ऊपर और नीचे जाता है, ऊर्ध्वाधर दीवारों को काटता है। हमारी दुकान में अधिकतर यही चीज़ है। हमारी तीन फ़ानुक मशीनें दो-तीन अक्ष वाली हैं, और वे संभवतः हमारा 80% काम संभालती हैं।

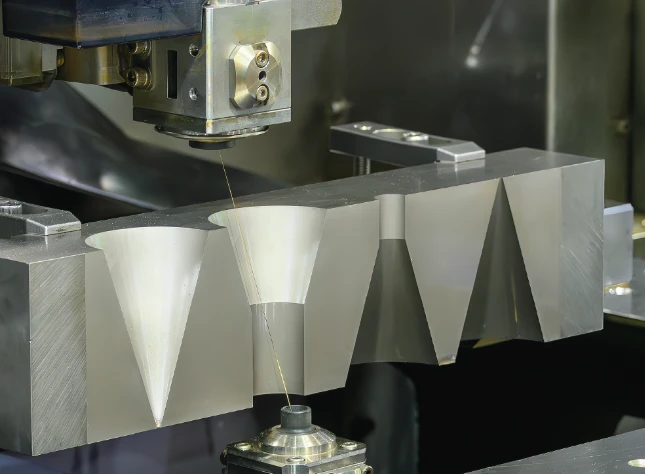

चार-अक्ष मशीनें- फैंसी जहां ऊपर और नीचे के तार गाइड स्वतंत्र रूप से घूम सकते हैं। इसका मतलब है कि आप पतली दीवारें, जटिल 3डी आकार, टरबाइन ब्लेड, इस तरह की चीज़ें काट सकते हैं। हमें एक मित्सुबिशी फोर{3}एक्सिस इकाई मिली है जिसकी कीमत मेरे घर से अधिक है (शाब्दिक रूप से - जब हमने इसे 2019 में खरीदा था तो मैंने चालान की जांच की, फिर अपने बंधक को देखा, और थोड़ा रोया)।

पहले "यात्रा तार" बनाम "स्थिर तार" के बीच अंतर हुआ करता था, लेकिन यात्रा तार ने दशकों पहले यह लड़ाई जीत ली थी। अब आपको एक स्थिर तार मशीन खोजने के लिए संग्रहालय में जाना होगा।

तार ही (इतनी साधारण चीज़, ऐसा दुःस्वप्न)

आपको लगता होगा कि तार सरल होगा, है ना? यह सिर्फ तार है.

ओह, तुम प्यारे गर्मियों के बच्चे।

हम ज्यादातर पीतल के तार का उपयोग करते हैं - यह वास्तव में जस्ता लेपित पीतल है, जो बिजली का अच्छी तरह से संचालन करता है और आसानी से टूटता नहीं है। सामान्य आकार 0.25 मिमी व्यास है, हालांकि हम 0.1 मिमी (वास्तव में बढ़िया काम के लिए) से लेकर 0.3 मिमी (रफ कटिंग के लिए) तक सब कुछ स्टॉक करते हैं।

तार महंगा है. "लक्जरी कार" महंगी नहीं है, लेकिन ग्रेड के आधार पर 5 किलोग्राम स्पूल की कीमत लगभग £80-120 है, और ये मशीनें इस तरह से चलती हैं... ठीक है, तार के साथ बुनाई की कल्पना करें जिसे आप जाते समय फेंक देते हैं। हम शायद केवल तार पर प्रति वर्ष £15,000 खर्च करते हैं। अकाउंट्स से जेनी इसे हर तरह से सामने लाती है। अकेला। बजट। बैठक।

और यहाँ मज़ेदार हिस्सा है: तार को एक बार उपयोग किया जाता है और फिर बाँध दिया जाता है। यह कटे हुए क्षेत्र से ठीक एक बार गुजरता है, विद्युतीय रूप से नष्ट हो जाता है और कमजोर हो जाता है, फिर सीधे स्क्रैप बिन में चला जाता है। हमारी दुकान के कोने में प्रयुक्त तार का एक विशाल डिब्बा है। पुनर्चक्रण संग्रह हर दूसरे मंगलवार को आता है, और वे भी इस बात से भ्रमित होते हैं कि हम कितना तार उत्पन्न करते हैं।

तार टूटना हमारे अस्तित्व के लिए अभिशाप है। मशीन अच्छी तरह से गुनगुना रही है, एक हिस्से को काट रही है, फिर स्नैप कर रही है। तार टूट जाता है. मशीन रुक जाती है. आपको नए तार को पिरोना होगा (जिसमें कुछ हिस्सों पर 20 मिनट लग सकते हैं), पता लगाएं कि आप कट में कहां थे, पुनः आरंभ करें। समय खोया, पैसा खोया, और यदि आप मैं हूं, तो आपने अपना धैर्य खो दिया है क्योंकि आज यह तीसरा ब्रेक है।

तार क्यों टूटता है? जो आप लेना चाहते हैं, लें:

स्पार्क सेटिंग्स बहुत आक्रामक हैं

तार का तनाव ग़लत है

दूषित ढांकता हुआ तरल पदार्थ

दुर्भाग्य (यह एक वैध कारण है)

बुध प्रतिगामी (मजाक में, लेकिन केवल उचित)

पानी की स्थिति (या: हमारे बिजली के बिल बेतहाशा क्यों हैं)

याद रखें मैंने विआयनीकृत जल का उल्लेख किया था? हाँ, यह पूरी बात है।

वायर ईडीएम मशीन में पानी कई उद्देश्यों को पूरा करता है:

स्पार्किंग जोन को ठंडा करता है

धातु के मलबे को बहा देता है

ढांकता हुआ के रूप में कार्य करता है (विद्युत इन्सुलेटर जब तक कि वोल्टेज स्पार्क करने के लिए पर्याप्त उच्च न हो जाए)

लेकिन इसे विआयनीकृत करना होगा - जिसका अर्थ है कि सभी खनिज और आयन हटा दिए जाते हैं। नियमित नल का पानी बहुत आसानी से बिजली का संचालन करेगा और आपको नियंत्रित स्पार्किंग के बजाय केवल शॉर्ट सर्किट मिलेगा।

तो हमारे पास यह विशाल विआयनीकरण प्रणाली है। यह मूल रूप से हमारी कार्यशाला के कोने में एक जल उपचार संयंत्र है। फिल्टर, राल टैंक, पंप, कार्य। अकेले इस चीज़ के रखरखाव पर हमें प्रति वर्ष लगभग £3,000 का खर्च आता है।

और जल प्रवाह दर! हम इन मशीनों के माध्यम से प्रति मिनट सैकड़ों लीटर पंप कर रहे हैं। मित्सुबिशी प्रति मिनट लगभग 60 लीटर का उपयोग करता है। वह हर 2-3 मिनट में एक बाथटब है। बस लगातार घूम रहा है, फ़िल्टर कर रहा है, ठंडा कर रहा है, पुनः प्रसारित कर रहा है।

हमारे पर्यावरण निरीक्षक ने पिछले साल दौरा किया था (अच्छी महिला, बहुत गहन, हमें बिल्कुल भयभीत कर दिया) और वास्तव में वह इस बात से प्रभावित हुए कि हमारा जल प्रबंधन कितना स्वच्छ है। जाहिर तौर पर ज्यादातर दुकानें बहुत खराब हैं। हमें अजीब तरह से गर्व महसूस हुआ, जैसे जब आपकी सास आपके हाउसकीपिंग की तारीफ करती है।

इन जानवरों की प्रोग्रामिंग (या: हम जेम्स को बहुत अधिक भुगतान क्यों करते हैं)

वायर ईडीएम प्रोग्रामिंग... विशेष है।

यह नियमित सीएनसी प्रोग्रामिंग की तरह नहीं है जहां आप इसे बस विंग कर सकते हैं और जैसे ही आप जाते हैं समायोजित कर सकते हैं। इसे गलत समझें, और आपने या तो एक बहुत महंगा रिक्त स्थान बर्बाद कर दिया है, या आप 20 घंटों तक वहां बैठकर हवा काट रहे हैं क्योंकि आपके ऑफसेट गलत हैं।

जेम्स हमारे प्रमुख वायर ईडीएम प्रोग्रामर हैं। वह 2007 से यहां हैं, इन मशीनों को अपने बच्चों से बेहतर जानते हैं (उनके शब्द, मेरे नहीं, हालांकि पिछले साल क्रिसमस पार्टी में जब उन्होंने यह कहा था तो उनकी पत्नी हंस पड़ी थी)। हम उसे बहुत अच्छा भुगतान करते हैं क्योंकि किसी ऐसे व्यक्ति को ढूंढना जो वास्तव में वायर ईडीएम प्रोग्रामिंग को समझता है, एक यूनिकॉर्न को ढूंढने जैसा है। एक गेंडा जो गणित में अच्छा है और उसे पूरे दिन सीएडी मॉडलों को घूरने में कोई आपत्ति नहीं है।

सॉफ़्टवेयर टूलपाथ उत्पन्न करता है, लेकिन आपको इसका हिसाब देना होगा:

वायर ऑफसेट (तार और भाग के बीच का अंतर)

मल्टीपल पास (रफ कट, स्किम कट, फिनिशिंग कट)

टेपर मुआवज़ा (चार-अक्ष कार्य के लिए)

प्रवेश/निकास रणनीतियाँ

कोने की स्थिति

अधिकांश भागों में कम से कम दो पास की आवश्यकता होती है। पहला पास - जिसे रफ कट कहा जाता है - अधिकांश सामग्री को तुरंत हटा देता है। फिर आप सतह की फिनिश और आयामी सटीकता प्राप्त करने के लिए बहुत बेहतर सेटिंग्स पर एक या अधिक स्किम पास करते हैं।

वह नौकरी जिसका उल्लेख मैंने पहले चिकित्सा उपकरण कंपनी के लिए किया था? कुल पाँच पास। रफ कट में करीब 6 घंटे लगे। प्रत्येक स्किम पास में 3-4 घंटे और जुड़ गए। जेम्स ने इसे काटने में मशीन की तुलना में इसकी प्रोग्रामिंग में अधिक समय बिताया।

संख्याएँ हर कोई चाहता है (लेकिन चुपचाप बैठे रहें)

"यह कितना सही है?" - हर ग्राहक, कभी भी।

हम अधिकांश कार्यों पर नियमित रूप से ±0.005मिमी रखते हैं। यह एक मिलीमीटर का पांच हजारवां हिस्सा है। पांच माइक्रोन. मानव बाल की मोटाई का लगभग 1/10वां भाग।

हमारे चार{0}}अक्ष मित्सुबिशी पर, जब जेम्स का दिन अच्छा चल रहा होता है और मशीन देवता मुस्कुरा रहे होते हैं, तो हम ±0.002मिमी तक पहुंच सकते हैं। यह माप अनिश्चितता क्षेत्र में प्रवेश कर रहा है जहां हम पूरी तरह से आश्वस्त नहीं हैं कि हमारे मापने वाले उपकरण यह सत्यापित करने के लिए पर्याप्त सटीक हैं कि हमने वास्तव में क्या बनाया है।

सतह खत्म? आमतौर पर स्किम कट पर लगभग 0.2-0.4 रा (यह एक खुरदरापन माप है)। यदि हम वास्तव में प्रयास कर रहे हैं तो 0.1 रा तक नीचे आएँ, हालाँकि उस समय आप फ़िनिश पास पर उम्र बिता रहे हैं।

लेकिन यहाँ एक गंदा रहस्य है जो आपको कोई नहीं बताता:वायर ईडीएम धीमा है.

वह 50 मिमी मोटी स्टील प्लेट जिसका मैंने पहले उल्लेख किया था? हमारी विशिष्ट सेटिंग्स में रफ कटिंग? लगभग 30-40 वर्ग मिलीमीटर प्रति मिनट. तो 100 मिमी x 100 मिमी कटआउट में 3-4 घंटे लगते हैं। फिर आप अपना स्किम पास करें।

हमने पिछले सप्ताह एक नौकरी उद्धृत की थी जहां ग्राहक आश्चर्यचकित था कि इसमें मशीन का 40 घंटे का समय लगेगा। "क्या आप इसे तेज़ नहीं कर सकते?" उन्होंने पूछा. हां, तकनीकी रूप से, लेकिन तब आपका हिस्सा बकवास जैसा दिखता है और आयामी सटीकता खिड़की से बाहर चली जाती है। वायर ईडीएम में कोई निःशुल्क दोपहर का भोजन नहीं है।

गति बनाम समाप्ति बनाम सटीकता - दो चुनें, आपके पास तीनों नहीं हो सकते।

वायर ईडीएम का उपयोग कब नहीं करना चाहिए (ईमानदारी से मेरे बॉस की इच्छा है कि मैं नहीं लिखूंगा)

देखिए, जब आप हमारी वायर ईडीएम सेवाओं का उपयोग करते हैं तो हम पैसा कमाते हैं। लेकिन आइए मैं आपका कुछ समय और पैसा बचाऊं:

यदि आप इसे पीस सकते हैं, तो इसे पीस लें। नियमित सीएनसी मशीनिंग संभवतः 10 गुना तेज है और अधिकांश कार्यों के लिए इसकी लागत आधी है।

यदि आपकी सहनशीलता ±0.02 मिमी से कम है, तो संभवतः आपको वायर ईडीएम की आवश्यकता नहीं है।

यदि आपकी सामग्री नरम (एल्यूमीनियम, माइल्ड स्टील, प्लास्टिक) है, तो निश्चित रूप से वायर ईडीएम का उपयोग न करें। यह काम करेगा, लेकिन यह बहुत ज़्यादा है।

यदि आपको केवल बाहरी आकृतियों की आवश्यकता है और वे अत्यधिक जटिल नहीं हैं, तो वॉटरजेट कटिंग संभवतः सस्ती है।

हमने पिछले महीने एक नौकरी छोड़ दी - लड़का चाहता था कि हम ईडीएम तार से कुछ एल्युमीनियम ब्रैकेट काटें। मैंने उससे सीधे कहा: "दोस्त, इन्हें मिलवा दो। कोई भी मशीन की दुकान इसे आधी कीमत पर एक चौथाई समय में कर सकती है।" उन्होंने ईमानदारी की सराहना की और अंततः हमें एक अलग नौकरी भेजी जिसके लिए वास्तव में वायर ईडीएम की आवश्यकता थी। कभी-कभी ईमानदार होने से लाभ मिलता है।

हालाँकि बिक्री को यह मत बताना कि मैं काम दे रहा हूँ। टूलींग की अत्यधिक कीमत के बारे में अगस्त में मेरे द्वारा लिखे गए ब्लॉग पोस्ट के लिए वे पहले से ही मुझसे नाराज़ हैं। इससे कुछ...चर्चाएं हुईं।

सामान्य समस्याएँ (या: मुझे तार टूटने के बारे में तनाव के सपने क्यों आते हैं)

तार टूट जाता है- पहले ही उल्लेख किया गया है, लेकिन गंभीरता से, यह हमारी 80% समस्याएं हैं। हमने अलग-अलग तारों, अलग-अलग तनावों, मशीन देवताओं को एक मुर्गे की बलि देने की कोशिश की है (मजाक में... ज्यादातर)। कुछ दिनों में मशीन बस यह निर्णय ले लेती है कि वह आपसे नफरत करती है।

ढांकता हुआ संदूषण- धातु का मलबा पानी में जमा हो जाता है, चालकता बढ़ जाती है, स्पार्किंग असंगत हो जाती है, हिस्से खुरदरे दिखने लगते हैं। हम हर हफ्ते अपने फ़िल्टर धार्मिक रूप से बदलते हैं। धार्मिक रूप से. यह शेड्यूल पर है, लाल पेन में, दो बार रेखांकित किया गया है।

पुनः परत परत- स्पार्किंग प्रक्रिया धातु को पिघला देती है, और इसकी थोड़ी मात्रा कटी हुई सतह पर फिर से जम जाती है। यह "रीकास्ट लेयर" शायद 0.001-0.01 मिमी मोटी है लेकिन यह आधार सामग्री की तुलना में अधिक सख्त और अधिक भंगुर है। कुछ अनुप्रयोगों के लिए यह कोई मायने नहीं रखता. दूसरों के लिए (उदाहरण के लिए थकान-गंभीर भाग), यह एक बड़ी समस्या है और इसे हाथ से पॉलिश करके दूर करने की आवश्यकता है। हमने पिछले साल F1 टीम के लिए भागों का एक बैच बनाया था (फिर से, एनडीए, लेकिन वे लाल हैं) जहां परत को हटाने से प्रति भाग 2 घंटे का हाथ का काम जुड़ गया।

शंकु- यहां तक ​​​​कि दो{0}}अक्ष मशीनों पर भी, यदि आपका तार पूरी तरह से लंबवत नहीं है, तो आपको टेपर मिलता है। आमतौर पर छोटा - शायद 50 मिमी से अधिक ऊंचाई 0.01 मिमी - लेकिन यह वहां है। महत्वपूर्ण भागों पर, जेम्स तार की ऊर्ध्वाधरता की जाँच और समायोजन में काफी समय बिताता है। उन्होंने यह पूरा अनुष्ठान एक डायल इंडिकेटर के साथ किया है, मुझे पूरा यकीन है कि यह कम से कम 50% अंधविश्वास है, लेकिन हिस्से सीधे निकलते हैं तो मैं निर्णय करने वाला कौन होता हूं?

कोने की धुलाई- अंदर के कोनों में, फ्लशिंग उतनी अच्छी नहीं है, इसलिए आपको असंगत कट मिलते हैं। इसके लिए मुआवज़े की रणनीतियाँ हैं, लेकिन इसका मतलब है अधिक प्रोग्रामिंग समय और आमतौर पर एक अतिरिक्त स्किम पास। कॉर्नर वॉश ही वह कारण है जिसके कारण जेम्स प्रोग्रामिंग करते समय खुद से बड़बड़ाता है।

भविष्य (या: इंजीनियरों को रात में क्या जगाए रखता है)

वायर ईडीएम प्रौद्योगिकी किस ओर जा रही है?

तेजी से काटना- प्रत्येक नई मशीन पीढ़ी 20 - 30% तेज काटने की गति का दावा करती है। वास्तव में, यह 10-15% से अधिक है और आमतौर पर सतही फिनिश में ट्रेड-ऑफ के साथ आता है। लेकिन हम इसे ले लेंगे. हमारा नवीनतम फैनुक (इस साल मार्च में वितरित किया गया, फिर भी इसका भुगतान हो रहा है) हमारे 2015 मॉडल की तुलना में काफी तेज है।

बेहतर स्वचालन- अगर सब कुछ ठीक रहा तो हमारी मित्सुबिशी रात भर बिना किसी निगरानी के चल सकती है। वहाँ बड़ा "अगर"। नई मशीनों में बेहतर वायर थ्रेडिंग सिस्टम, स्वचालित वायर टेंशन समायोजन, ये सभी अच्छी चीजें हैं। सपना है बत्तियां बुझाने की मशीनिंग। वास्तविकता तो यह है कि स्टीव अभी भी रात के दौरे की जांच के लिए ज्यादातर सुबह 6 बजे आते हैं क्योंकि हम सभी पहले ही जल चुके हैं।

एकीकृत माप- कुछ उच्च-स्तरीय मशीनों में अब जांच प्रणालियाँ हैं जो भाग को मशीन से हटाए बिना माप सकती हैं। हमारे पास यह अभी तक नहीं है (£40,000+ जोड़ें-पर), लेकिन मैंने इसका प्रदर्शन देखा है और यह उचित रूप से प्रभावशाली है। इससे जेम्स को जटिल कार्यों में प्रति भाग लगभग 30 मिनट की बचत होगी।

बेहतर स्पार्किंग तकनीक- स्पार्क विशेषताओं पर अधिक नियंत्रण वाले नए जनरेटर। बेहतर सतह फ़िनिश, कम पुनर्रचना, बेहतर कोने की सटीकता। यह सामान वास्तव में बेहतर होता जा रहा है, न कि केवल मार्केटिंग का दिखावा।

व्यावहारिक सुझाव (किसी ऐसे व्यक्ति से जिसने सभी गलतियाँ की हैं)

चूंकि आप शायद वायर ईडीएम कार्य पर विचार कर रहे हैं, यहां कुछ कठिन ज्ञान दिया गया है:

1. वायर ईडीएम के लिए डिज़ाइन- आंतरिक कोनों की त्रिज्या कम से कम तार के व्यास + ऑफसेट के बराबर होनी चाहिए। तो 0.25 मिमी तार + 0.05मिमी ऑफ़सेट=0.3मिमी न्यूनतम त्रिज्या। हमें हर समय निर्दिष्ट नुकीले कोनों वाले चित्र मिलते हैं और हमें डिजाइनरों को भौतिकी समझानी होती है। जल्दी बूढ़ा हो जाता है.

2. समय दीजिए- हमें शुक्रवार दोपहर को फोन न करें, सोमवार सुबह भागों की आवश्यकता हो। ऐसा नहीं हो रहा है. वायर ईडीएम में समय लगता है। एक सामान्य छोटा भाग न्यूनतम 8-12 घंटे का होता है। जटिल भाग दिन हो सकते हैं।

3. सामग्री की तैयारी मायने रखती है- यदि आपका रिक्त स्थान तनावमुक्त नहीं हुआ है, तो आंतरिक तनाव मुक्त होने के कारण जब हम इसे काटते हैं तो यह विकृत हो सकता है। तो फिर आपकी सहनशीलता बकवास है. महत्वपूर्ण भागों पर तनाव से राहत देना न छोड़ें।

4. छेद प्रारंभ करें- काटना शुरू करने के लिए हमें तार को पिरोने के लिए एक छेद की आवश्यकता होती है। अधिकांश भागों में पहले 2-3 मिमी का छेद ड्रिल करने की आवश्यकता होती है। इन्हें अपने डिज़ाइन में शामिल करें या हम आपसे इन्हें ड्रिल करने के लिए शुल्क लेंगे।

5. लागत रैखिक नहीं है- दूसरा पास जोड़ने से मशीन का समय दोगुना हो जाता है। सख्त सहनशीलता का मतलब है अधिक स्किम पास . 0.01 मिमी सहनशीलता लागत शायद 0.02 मिमी से 20% अधिक है। लेकिन 0.002 मिमी सहनशीलता? यह दोगुना या तिगुना है क्योंकि हमें कई अतिरिक्त फिनिशिंग पास की आवश्यकता है और सब कुछ सही होना चाहिए।

6. सतही फिनिश बनाम सहनशीलता- वे संबंधित हैं लेकिन समान नहीं हैं। आप रफ फ़िनिश के साथ सख्त सहनशीलता, या दर्पण फ़िनिश के साथ ढीली सहनशीलता रख सकते हैं। स्पष्ट रहें कि आपके आवेदन के लिए कौन अधिक मायने रखता है।

वास्तव में यथार्थवादी अनुप्रयोग

हम वायर ईडीएम सबसे अधिक कहाँ देखते हैं?

औज़ार और डाई बनाना- यह ब्रेड एंड बटर का काम है। पंच मर जाता है, गठन मर जाता है, इंजेक्शन मोल्ड सम्मिलित करता है। कठोर स्टील में जटिल आकार की आवश्यकता वाली कोई भी चीज़। हम संभवतः अपना 40% काम उपकरण निर्माताओं के लिए करते हैं।

एयरोस्पेस घटक- टरबाइन ब्लेड सेरेशंस, सटीक वजन बचाने वाली संरचनात्मक फिटिंग्स, कटआउट्स बचाने वाली कुछ भी टाइटेनियम (जो पारंपरिक रूप से मशीन के लिए भयानक है)। पिछले महीने टाइटेनियम ब्रैकेट का एक बैच तैयार किया गया था जो वास्तव में किसी अन्य तरीके से असंभव होता।

चिकित्सा उपकरण- सर्जिकल उपकरण, प्रत्यारोपण घटक, कुछ भी जिसमें सटीकता और अच्छी सतह फिनिश दोनों की आवश्यकता होती है। हालाँकि चिकित्सा कार्य के लिए नियामक कागजी कार्रवाई ने हमें लगभग मार डाला। जेनी ने हमारे आईएसओ 13485 प्रमाणन के लिए दस्तावेज़ीकरण पर तीन सप्ताह बिताए। वह अभी भी इस बारे में कड़वी है।

परिशुद्धता गेज- पिन गेज, गेज ब्लॉक, निरीक्षण फिक्स्चर। सड़क के नीचे स्थित अंशांकन प्रयोगशाला हमारे नियमित ग्राहकों में से एक है।

ऑटोमोटिव- ज्यादातर प्रोटोटाइप और मोटरस्पोर्ट का काम। वायर ईडीएम अर्थशास्त्र के लिए उत्पादन मात्रा आमतौर पर बहुत अधिक होती है। लेकिन उस F1 टीम के लिए? जब आपको प्रदर्शन करने वाले भागों की आवश्यकता हो तो पैसा वास्तव में कोई चिंता का विषय नहीं है।

समापन-अप (क्योंकि यह लंबा होता जा रहा है)

तो, वायर ईडीएम क्या है?

यह एक सटीक धातु काटने की प्रक्रिया है जो धातु को नष्ट करने के लिए विद्युत स्पार्क्स का उपयोग करती है, जो अविश्वसनीय सटीकता में सक्षम है और उन सामग्रियों और आकृतियों को काटने में सक्षम है जो नियमित मशीनिंग के साथ असंभव होगी। यह धीमा है, कुछ हद तक महंगा है, कभी-कभी मनमौजी है, और कुछ प्रकार के कार्यों के लिए बिल्कुल आवश्यक है।

क्या यह सीखने लायक है? यदि आप विनिर्माण क्षेत्र में हैं, तो बिल्कुल। यदि आपको कभी भी कठोर सामग्रियों से बने जटिल भागों की आवश्यकता होगी, तो संभवतः आप अंततः मेरे जैसे किसी व्यक्ति से बात करेंगे।

क्या हम पक्षपाती हैं क्योंकि हमारे पास चार वायर ईडीएम मशीनें हैं और लेखांकन में जेनी के सामने उनके अस्तित्व को उचित ठहराने के लिए उन्हें व्यस्त रखने की आवश्यकता है? शायद। लेकिन वे वास्तव में उल्लेखनीय मशीनें हैं जब आपको आवश्यकता हो तो वे क्या कर सकते हैं।

यदि आप उन्हें कार्य करते देखना चाहते हैं, तो हम हर महीने के पहले गुरुवार को दुकान का दौरा करते हैं (अगला 1 दिसंबर है, स्लॉट बुक करने के लिए सैंड्रा को ईमेल करें)। निष्पक्ष चेतावनी: उन्हें देखना रोमांचक नहीं है - बस एक पतला तार धीरे-धीरे धातु के माध्यम से घूम रहा है और कुछ भी नाटकीय नहीं हो रहा है। लेकिन परिणाम बहुत शानदार हैं.

और कान के प्लग ले आओ. ढांकता हुआ पंप तेज़ हैं।

P.S.- ओह, और यदि वायर ईडीएम में आपकी रुचि है, तो आपको इसके चचेरे भाई के बारे में जानना चाहिए:सिंकर ईडीएम(जिसे राम ईडीएम भी कहा जाता है)। एक आकार के इलेक्ट्रोड का उपयोग करता है जो गुहाओं को धातु में जलाने के लिए नीचे गिरता है - मोल्ड बनाने के लिए शानदार। समान स्पार्क सिद्धांत, पूरी तरह से अलग अनुप्रयोग। हमारे पास ऐसा कोई नहीं है, जो मुझे जेनी को एक और भारी बिजली बिल के बारे में समझाने से बचाता है।
