मोल्ड # 1, पूर्ण फ्रेम उत्पादन मोल्ड
मशाल संभाल, एलएस और आरएस के लिए 1 + 1 परिवार ढालना
साथ में • एलएस और आरएस के लिए मशाल सिर के लिए विनिमेय डालें
• मंद ए, डिम बी और डिम सी के लिए विनिमेय आवेषण
• छेद के साथ और स्विच क्षेत्र में कोई छेद नहीं के साथ विनिमेय आवेषण
टिप्पणियों:
• मोल्डिंग प्रेस: TOYO 150 टन
• 2 प्लेट मोल्ड, फुल राउंड कोल्ड रनर, एज गेट; धावक बंद
• सामग्री:
ओ मोल्डबेस: डीएमई # 2 स्टील (एआईएसआई 4130) या एचआरसी 28 34 या समकक्ष के साथ स्थानीय पी 20 ;
एटी टाइप या डीएमई समकक्ष
ओ गुहा ब्लॉक सामग्री: 420 एसएस एचआरसी 48- 50 या समकक्ष के साथ पूरी तरह से कठोर
ओ कोर ब्लॉक सामग्री: एचआरसी 48- 50 या समकक्ष के साथ 420 एसएस पूर्ण कठोर
• बेदखलदार पिन; बेदखलदार आस्तीन
नीचे दी गई तस्वीर देखें मोल्ड गेट

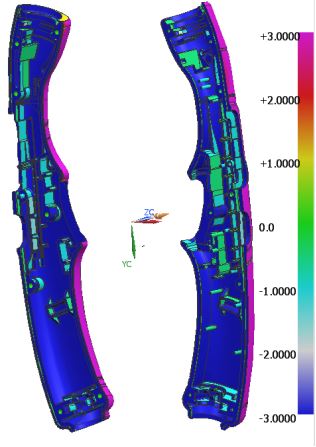

ड्राफ्ट कोण विश्लेषण

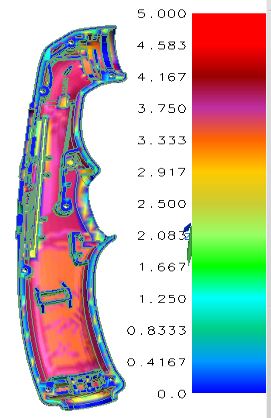

भाग मोटाई विश्लेषण

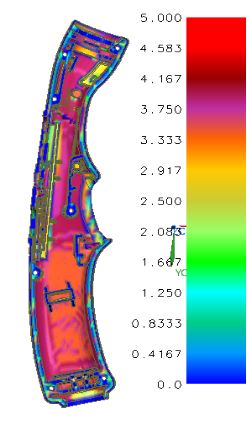

भाग मोटाई विश्लेषण

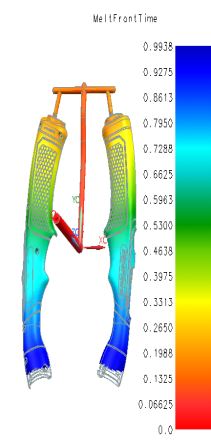

मोल्ड प्रवाह

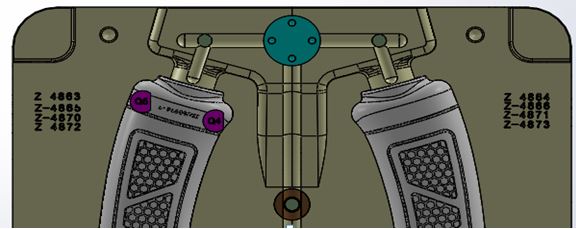

शीतलन प्रणाली
उत्कीर्णन का प्रस्ताव

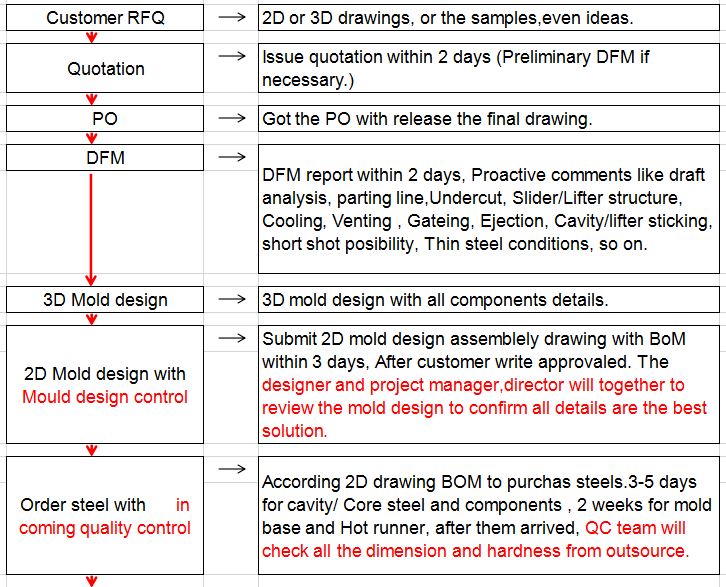

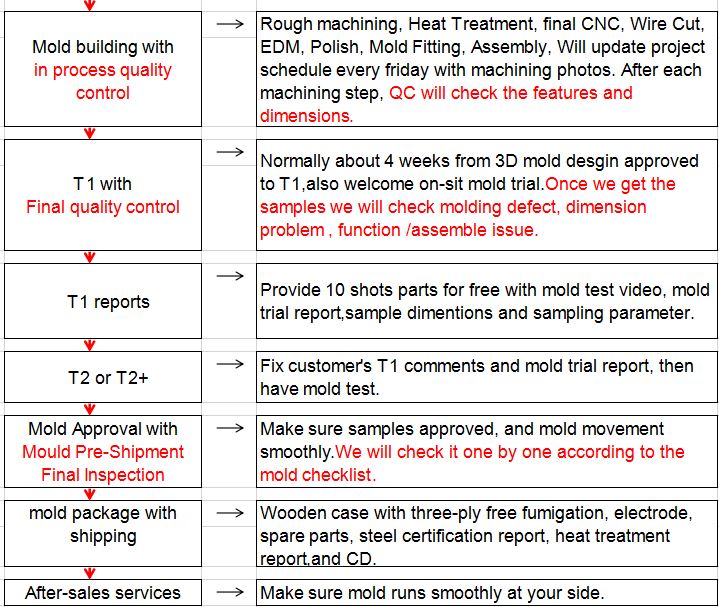

QC नियंत्रण के साथ कार्य करने की प्रक्रिया
