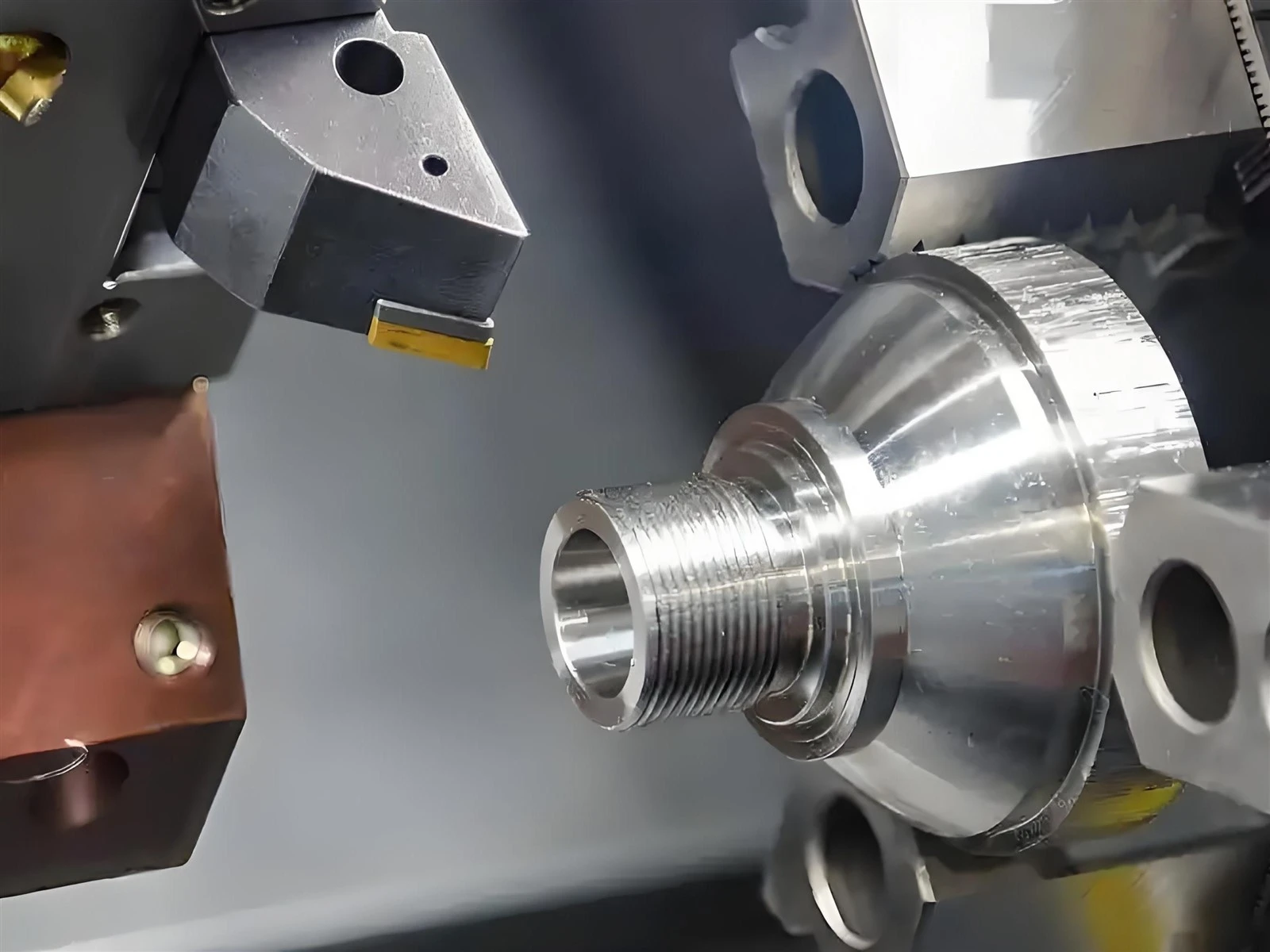

सीएनसी मोड़ प्रक्रिया
सीएनसी टर्निंग टेक्नोलॉजी पर हमारे व्यापक संसाधन के साथ सटीक मशीनिंग की कला और विज्ञान को मास्टर करें।
सीएनसी मोड़ का परिचय
सीएनसी टर्निंग के पीछे मौलिक अवधारणाओं की खोज करें, जो आधुनिक विनिर्माण में सबसे आवश्यक प्रक्रियाओं में से एक है।
CNC मोड़ क्या है?
सीएनसी टर्निंग एक विनिर्माण प्रक्रिया है जिसमें एक वर्कपीस को घुमाना शामिल होता है जबकि एक काटने वाला उपकरण इसे वांछित रूप में आकार देता है। "CNC" शब्द कंप्यूटर संख्यात्मक नियंत्रण के लिए है, जिसका अर्थ है कि प्रक्रिया कंप्यूटर प्रोग्राम द्वारा स्वचालित और नियंत्रित है।
टर्निंग में, वर्कपीस को चक या कोलेट में आयोजित किया जाता है और उच्च गति पर घुमाया जाता है। एक कटिंग टूल, जो एक बुर्ज पर लगाया जाता है, घूर्णन वर्कपीस से सामग्री को हटाने के लिए कई अक्षों के साथ चलता है, उच्च परिशुद्धता के साथ बेलनाकार या शंक्वाकार आकार बनाता है।
यह प्रक्रिया घूर्णी समरूपता के साथ भागों के उत्पादन के लिए आदर्श है, जिससे एयरोस्पेस से लेकर चिकित्सा उपकरण निर्माण तक उद्योगों में अपरिहार्य हो जाता है। मोड़ की सटीकता और दोहराव इसे आधुनिक उत्पादन की आधारशिला बनाती है।
सीएनसी मोड़ के प्रमुख लाभ
असाधारण सटीकता और सटीकता (± 0.0001 इंच तक)
सुसंगत उत्पादन के लिए उच्च पुनरावृत्ति
कुशलता से जटिल ज्यामिति का उत्पादन करने की क्षमता
मैनुअल टर्निंग की तुलना में सेटअप समय कम
रोशनी-आउट विनिर्माण के लिए स्वचालन क्षमता
सीएनसी मोड़ का इतिहास और विकास
शुरुआती शुरुआत
मैन्युअल रूप से संचालित लाथ्स के साथ प्राचीन काल में तारीखों को वापस करने की अवधारणा। औद्योगिक क्रांति ने मशीनीकृत लाथे लाए, जिससे उत्पादकता में काफी सुधार हुआ।
संख्यात्मक नियंत्रण युग
1940 और 1950 के दशक में, पहले संख्यात्मक नियंत्रण (नेकां) मशीनें उभरी, प्रोग्रामिंग के लिए छिद्रित टेप का उपयोग करते हुए, आधुनिक सीएनसी मोड़ के लिए नींव बिछाते हुए।
कंप्यूटरीकरण
1970 के दशक तक, कंप्यूटरों ने हार्डवर्ड कंट्रोल को बदल दिया, सीएनसी को जन्म दिया, जैसा कि हम आज जानते हैं, सटीकता और क्षमताओं में निरंतर प्रगति के साथ।
सीएनसी मोड़ के सिद्धांत
मुख्य सिद्धांतों को समझना जो सीएनसी को इस तरह के एक सटीक और कुशल विनिर्माण प्रक्रिया को बदल देते हैं।
सीएनसी टर्निंग कई प्रमुख सिद्धांतों पर काम करता है जो इसे अन्य मशीनिंग प्रक्रियाओं से अलग करते हैं। इसके मूल में, सीएनसी टर्निंग एक घटाव विनिर्माण विधि है जहां सामग्री को काटने वाले उपकरणों का उपयोग करके एक घूर्णन वर्कपीस से हटा दिया जाता है।
मोड़ का प्राथमिक सिद्धांत वर्कपीस का रोटेशन है, जो एक केंद्रीय अक्ष के आसपास सममित मशीनिंग के लिए अनुमति देता है। यह घूर्णी आंदोलन, कटिंग टूल के सटीक रैखिक आंदोलनों के साथ संयुक्त, उच्च सटीकता के साथ जटिल बेलनाकार आकृतियों के निर्माण को सक्षम करता है।
टर्निंग का एक और मौलिक सिद्धांत कंप्यूटर एडेड डिज़ाइन (सीएडी) और कंप्यूटर एडेड मैन्युफैक्चरिंग (सीएएम) सॉफ्टवेयर का उपयोग है। ये उपकरण डिज़ाइन विनिर्देशों को मशीन-पठनीय कोड (आमतौर पर जी-कोड) में परिवर्तित करते हैं, जो असाधारण सटीकता के साथ टर्निंग मशीन के आंदोलनों को निर्देशित करता है।
सीएनसी टर्निंग स्वचालित टूल चेंजिंग के सिद्धांत पर भी निर्भर करता है, जो मैनुअल हस्तक्षेप के बिना एक एकल वर्कपीस पर किए जाने वाले कई ऑपरेशनों के लिए, सेटअप समय को कम करने और स्थिरता में सुधार करने की अनुमति देता है।
सीएनसी मोड़ में गति की कुल्हाड़ी
सीएनसी टर्निंग मशीनें जटिल ज्यामितीय प्राप्त करने के लिए कई अक्षों के साथ काम करती हैं। सीएनसी टर्निंग प्रोग्रामिंग और ऑपरेशन में महारत हासिल करने के लिए इन कुल्हाड़ियों को समझना महत्वपूर्ण है
X- अक्ष
वर्कपीस के सापेक्ष कटिंग टूल के रेडियल मूवमेंट को नियंत्रित करता है, जो कि टर्न पार्ट के व्यास का निर्धारण करता है।
जेड एक्सिस
वर्कपीस के रोटेशन के समानांतर अक्षीय आंदोलन का प्रबंधन करता है, मुड़ती सुविधाओं की लंबाई को नियंत्रित करता है।
सी अक्ष
CNC टर्निंग सेंटरों पर मिलिंग संचालन और जटिल समोच्च को सक्षम करते हुए, वर्कपीस को घुमाता है।
शाफ़्ट
उन्नत सीएनसी टर्निंग मशीनों पर पाया गया, जिससे ऑफ-सेंटर संचालन और जटिल 3 डी ज्यामिति की अनुमति मिलती है।
सीएनसी मोड़ प्रक्रिया प्रवाह
अभिकर्मक
CAD सॉफ़्टवेयर का उपयोग करके भाग का 3D मॉडल बनाना, CNC टर्निंग के लिए आयाम और सहिष्णुता निर्दिष्ट करना।
कैम प्रोग्रामन
सीएडी मॉडल को मशीन निर्देशों (जी-कोड) में परिवर्तित करना जो सीएनसी टर्निंग मशीन के आंदोलनों को नियंत्रित करता है।
मशीन सेटअप
उपयुक्त फिक्स्चर, वर्कहोल्डिंग डिवाइस और कटिंग टूल के साथ सीएनसी टर्निंग मशीन तैयार करना।
सामग्री लोडिंग
CNC टर्निंग मशीन के चक या कोलेट में कच्चे माल (आमतौर पर बार स्टॉक) को सुरक्षित करना।
मशीनिंग संचालन
सीएनसी टर्निंग प्रोग्राम को निष्पादित करना, मशीन के साथ स्वचालित रूप से आवश्यक कटौती और उपकरण परिवर्तन करना।
निरीक्षण और गुणवत्ता नियंत्रण
यह सुनिश्चित करने के लिए तैयार किए गए भाग को मापना विनिर्देशों को पूरा करता है, यदि आवश्यक हो तो सीएनसी मोड़ प्रक्रिया में समायोजन करना।
सटीक कारक
कई महत्वपूर्ण कारक सीएनसी मोड़ संचालन की सटीकता को प्रभावित करते हैं:
मशीन अंशांकन
ठीक से कैलिब्रेटेड अक्ष सीएनसी मोड़ के दौरान सटीक आंदोलनों को सुनिश्चित करते हैं।
स्पिंडल सटीकता
घूर्णन स्पिंडल में रनआउट को कम करना मोड़ में सांद्रता के लिए महत्वपूर्ण है।
उपकरण चयन
सामग्री के लिए उपयुक्त कटिंग उपकरण चुनना और सीएनसी मोड़ में आवश्यकताओं को पूरा करना।
कार्यक्षेत्र
सिक्योर ग्रिपिंग सीएनसी टर्निंग ऑपरेशंस के दौरान वर्कपीस मूवमेंट को रोकता है।
कटिंग पैरामीटर
सामग्री मोड़ने के लिए कट सेटिंग्स की इष्टतम गति, फ़ीड और गहराई।
तापीय स्थिरता
तापमान में उतार -चढ़ाव को नियंत्रित करना जो सीएनसी मोड़ सटीकता को प्रभावित कर सकता है।
सीएनसी टर्निंग मशीन
आधुनिक विनिर्माण में विभिन्न प्रकार के सीएनसी टर्निंग मशीनों और उनकी क्षमताओं का अन्वेषण करें।
सीएनसी टर्निंग मशीनों के प्रकार
सीएनसी टर्निंग मशीन विभिन्न उत्पादन आवश्यकताओं के अनुरूप विभिन्न विन्यासों में आती हैं। सही मशीन चयन भाग के आकार, उत्पादन की मात्रा, सामग्री प्रकार, और सुविधाओं की जटिलता जैसे कारकों पर निर्भर करता है।
क्षैतिज सीएनसी लैथ्स
एक क्षैतिज स्पिंडल ओरिएंटेशन के साथ सबसे आम प्रकार की टर्निंग मशीन। लंबे वर्कपीस और उच्च-उत्पादन वातावरण के लिए आदर्श। छोटे भागों के लिए बेंच-टॉप मॉडल में उपलब्ध है और भारी-भरकम सीएनसी मोड़ के लिए बड़े औद्योगिक मॉडल।
ऊर्ध्वाधर सीएनसी लैथ्स (वीटीएल)
टूलींग के नीचे एक घूर्णन चक में आयोजित वर्कपीस के साथ एक ऊर्ध्वाधर स्पिंडल की सुविधा। बड़े, भारी वर्कपीस के लिए उत्कृष्ट जहां क्षैतिज बढ़ते अव्यवहारिक होंगे। वर्टिकल सीएनसी टर्निंग मशीनें कुछ सामग्रियों के लिए बेहतर चिप निकासी प्रदान करती हैं।
सीएनसी टर्निंग सेंटर
उन्नत मशीनें जो मिलिंग कार्यों के साथ मोड़ क्षमताओं को जोड़ती हैं। लाइव टूलिंग और सी-एक्सिस कार्यक्षमता से लैस, ये बहुमुखी केंद्र एक ही सेटअप में जटिल मशीनिंग संचालन कर सकते हैं, कई मशीनों की आवश्यकता को समाप्त कर सकते हैं
सीएनसी टर्निंग मशीनों के प्रमुख घटक
स्पिंडल और चक
स्पिंडल वर्कपीस को सटीक गति से घुमाता है, जबकि चक सीएनसी टर्निंग ऑपरेशंस के दौरान सुरक्षित रूप से इसे जगह में रखता है। उच्च-सटीक स्पिंडल सटीक मशीनिंग के लिए रनआउट को कम करता है।
उपकरण बुर्ज
कई काटने वाले उपकरण हैं जिन्हें सीएनसी टर्निंग ऑपरेशंस के दौरान स्वचालित रूप से बदला जा सकता है। टूल स्टेशनों की संख्या भिन्न होती है, कुछ बुर्ज के साथ जटिल नौकरियों के लिए 12 या अधिक उपकरण शामिल होते हैं।
नियंत्रण प्रणाली
कंप्यूटर इंटरफ़ेस जो सीएनसी टर्निंग प्रोग्राम चलाता है, जिससे ऑपरेटरों को मशीनिंग मापदंडों की निगरानी और समायोजित करने की अनुमति मिलती है। आधुनिक नियंत्रण में उपयोगकर्ता के अनुकूल इंटरफेस और उन्नत सिमुलेशन क्षमताएं हैं।
गाइडवे और कुल्हाड़ी
सटीक रैखिक गाइड जो सीएनसी टर्निंग मशीनों में एक्स और जेड कुल्हाड़ियों के साथ उपकरण बुर्ज के चिकनी, सटीक आंदोलन को सक्षम करते हैं। उच्च गुणवत्ता वाले गाइडवे घर्षण को कम करते हैं और लगातार स्थिति सुनिश्चित करते हैं।
शीतलक तंत्र
गर्मी को कम करने, काटने की प्रक्रिया को चिकनाई करने और चिप्स को दूर करने के लिए मोड़ के दौरान मशीनिंग क्षेत्र में तरल पदार्थ काटता है। उचित शीतलन उपकरण जीवन और सतह खत्म गुणवत्ता में सुधार करता है।
बार फीडर और लोडर
स्वचालित सिस्टम जो सीएनसी मोड़ मशीनों को कच्चे माल की आपूर्ति करते हैं, जो अप्राप्य ऑपरेशन को सक्षम करते हैं। बार फीडर लंबे स्टॉक को संभालते हैं, जबकि रोबोट लोडर बड़े वर्कपीस के लिए चकिंग ऑपरेशन का प्रबंधन करते हैं।
मशीन विनिर्देश और क्षमता
सीएनसी टर्निंग मशीन का चयन करते समय, कई प्रमुख विनिर्देश विशिष्ट अनुप्रयोगों के लिए इसकी क्षमताओं और उपयुक्तता का निर्धारण करते हैं:
अधिकतम स्विंग व्यास
सबसे बड़ा व्यास वर्कपीस जिसे मोड़ के दौरान बिस्तर या अन्य घटकों को मारने के बिना मशीन में घुमाया जा सकता है।
अधिकतम मोड़ लंबाई
वर्कपीस की अधिकतम लंबाई जिसे सीएनसी टर्निंग मशीन पर एक ही सेटअप में मशीनी जा सकती है।
स्पिंडल स्पीड रेंज
घूर्णी गति की सीमा (आरपीएम में) जो स्पिंडल प्राप्त कर सकती है, विभिन्न सामग्रियों के लिए सीएनसी मोड़ मापदंडों को अनुकूलित करने के लिए महत्वपूर्ण है।
उपकरण स्टेशनों की संख्या
निर्धारित करता है कि कितने अलग -अलग काटने वाले उपकरणों को बुर्ज में लोड किया जा सकता है, जो एक ही मोड़ चक्र में उत्पन्न होने वाले भागों की जटिलता को प्रभावित करता है।
रैपिड ट्रैवर्स दरें
अधिकतम गति, जिस पर टूल कटौती नहीं कर सकता है, समग्र सीएनसी मोड़ चक्र समय और उत्पादकता को प्रभावित कर सकता है।
मशीन चयन विचार
सही सीएनसी टर्निंग मशीन को चुनने के लिए कई कारकों पर सावधानीपूर्वक विचार करने की आवश्यकता होती है:
भाग का आकार और ज्यामिति
उन भागों के आयाम और जटिलता जो आप सीएनसी टर्निंग मशीन में आवश्यक न्यूनतम आकार और क्षमताओं को निर्धारित कर रहे हैं। व्यास और लंबाई की आवश्यकताओं दोनों पर विचार करें।
उत्पादन मात्रा
उच्च-वॉल्यूम उत्पादन बार फीडरों या रोबोट लोडर जैसी स्वचालन सुविधाओं के साथ अधिक महंगी सीएनसी टर्निंग मशीनों को सही ठहरा सकता है, जबकि कम-मात्रा वाले काम को अक्सर सरल मशीनों के साथ संभाला जा सकता है।
सामग्री प्रकार
टाइटेनियम या इनकनेल जैसी कठोर सामग्री को उच्च टोक़ और कठोरता के साथ अधिक मजबूत सीएनसी टर्निंग मशीनों की आवश्यकता होती है, जबकि नरम सामग्री को कम शक्तिशाली उपकरणों के साथ मशीनीकृत किया जा सकता है।
बजट और स्वामित्व की कुल लागत
जबकि प्रारंभिक खरीद मूल्य महत्वपूर्ण है, सीएनसी टर्निंग मशीनों का मूल्यांकन करते समय रखरखाव, टूलींग, ऊर्जा की खपत और आवश्यक ऑपरेटर कौशल सहित दीर्घकालिक लागत पर विचार करें।
सीएनसी मोड़ के लिए उपकरण काटने
कटिंग टूल्स पर गहराई से नज़र डालें जो सटीक सीएनसी को संभव बनाते हैं।
सीएनसी मोड़ उपकरण के प्रकार
मोड़ में इष्टतम परिणाम प्राप्त करने के लिए उपयुक्त कटिंग टूल का चयन महत्वपूर्ण है। विभिन्न उपकरण विशिष्ट संचालन, सामग्री और खत्म आवश्यकताओं के लिए डिज़ाइन किए गए हैं।
बाह्य मोड़ उपकरण
सीएनसी टर्निंग ऑपरेशंस में वर्कपीस की बाहरी सतहों को मशीनिंग के लिए उपयोग किया जाता है।
- बेलनाकार सतहों के लिए सीधे मोड़ उपकरण
- जटिल बाहरी आकृतियों के लिए प्रोफ़ाइल उपकरण
- बाहरी थ्रेड्स बनाने के लिए थ्रेडिंग टूल
- खांचे को काटने या भागों को अलग करने के लिए ग्रूविंग और बिदाई उपकरण
आंतरिक मोड़ उपकरण
मोड़ के दौरान छेद और बोर की आंतरिक सतहों को मशीनिंग के लिए डिज़ाइन किया गया।
- मौजूदा छेदों को बढ़ाने के लिए बोरिंग बार
- छेद के अंदर थ्रेड बनाने के लिए आंतरिक थ्रेडिंग उपकरण
- बोरों के अंदर खांचे बनाने के लिए आंतरिक ग्रूविंग उपकरण
- होल किनारों के लिए beveling उपकरण
विशेष उपकरण
अद्वितीय सीएनसी मोड़ अनुप्रयोगों और जटिल ज्यामितीयों के लिए विशिष्ट उपकरण।
- एक पास में विशिष्ट प्रोफाइल बनाने के लिए प्रपत्र उपकरण
- मोड़ केंद्रों पर मिलिंग संचालन करने के लिए लाइव उपकरण
- बनावट वाली सतहों को बनाने के लिए knurling उपकरण
- सटीक छेद बनाने के लिए ड्रिल और रिमर्स
उपकरण सामग्री और कोटिंग्स
टूल सामग्री काटना
कटिंग टूल की सामग्री सीएनसी मोड़ में प्रदर्शन को काफी प्रभावित करती है, पहनने के प्रतिरोध, कठोरता और गर्मी प्रतिरोध को प्रभावित करती है:
उच्च गति स्टील (एचएसएस)
नरम सामग्री की कम गति मोड़ के लिए सस्ती विकल्प। अन्य सामग्रियों की तुलना में अच्छी क्रूरता लेकिन सीमित गर्मी प्रतिरोध प्रदान करता है।
करबैड
सीएनसी टर्निंग इंसर्ट के लिए सबसे आम सामग्री। विभिन्न सामग्रियों के लिए विभिन्न ग्रेडों में उपलब्ध, उत्कृष्ट पहनने के प्रतिरोध और गर्मी प्रतिरोध की पेशकश।
सेरमेट्स
सिरेमिक और धातुओं के संयोजन, कार्बाइड की तुलना में उच्च पहनने के प्रतिरोध के साथ मुड़ने में अच्छी सतह खत्म क्षमता प्रदान करते हैं लेकिन कम क्रूरता।
मिट्टी के पात्र
कठिन सामग्री के उच्च गति वाले सीएनसी मोड़ के लिए। उत्कृष्ट गर्मी प्रतिरोध लेकिन कम क्रूरता, कठोर मशीन सेटअप की आवश्यकता होती है।
क्यूबिक बोरॉन नाइट्राइड (सीबीएन)
सीएनसी के लिए अल्ट्रा-हार्ड सामग्री कठोर स्टील्स और सुपरलॉय की मोड़। असाधारण पहनने के प्रतिरोध प्रदान करता है लेकिन उच्च लागत पर।
टूल कोटिंग्स
कोटिंग्स सीएनसी में टूल के प्रदर्शन को बढ़ाते हैं, घर्षण को कम करके, पहनने के प्रतिरोध को बढ़ाते हैं, और गर्मी अपव्यय में सुधार करते हैं:
टाइटेनियम नाइट्राइड (टिन)
सोने के रंग का कोटिंग जो सामान्य-उद्देश्य वाले मोड़ अनुप्रयोगों में पहनने के प्रतिरोध में सुधार करता है।
टाइटेनियम कार्बोनिट्राइड (टीआईसीएन)
टिन की तुलना में उच्च कठोरता के साथ ग्रे कोटिंग, उच्च गति वाले सीएनसी मोड़ के लिए उपयुक्त है।
टाइटेनियम एल्यूमीनियम नाइट्राइड (टीआईएएलएन)
उच्च तापमान CNC टर्निंग ऑपरेशंस के लिए उत्कृष्ट गर्मी प्रतिरोध के साथ ब्लू-ग्रे कोटिंग।
एल्यूमीनियम टाइटेनियम नाइट्राइड (एल्टिन)
उच्च एल्यूमीनियम सामग्री के साथ बैंगनी कोटिंग, स्टील्स के उच्च गति वाले सीएनसी मोड़ के लिए आदर्श।
डायमंड कोटिंग्स
एल्यूमीनियम और कंपोजिट जैसी गैर-फादरस सामग्रियों को बदलने के लिए असाधारण, बेहतर पहनने के प्रतिरोध प्रदान करते हैं।
उपकरण ज्यामिति और चयन
ज्यामिति डालें
काटने के आवेषण के आकार और कोण सीएनसी मोड़ प्रदर्शन को काफी प्रभावित करते हैं:
आकार:विभिन्न सीएनसी मोड़ अनुप्रयोगों के लिए गोल, चौकोर, त्रिकोणीय, हीरा
निकासी कोण:प्रभावी कटिंग एक्शन और टूल स्ट्रेंथ का निर्धारण करें
रेक कोण:CNC मोड़ में चिप गठन और काटने की ताकत को प्रभावित करें
नाक त्रिज्या:सतह खत्म और उपकरण की ताकत को प्रभावित करता है
चयन मानदंड
सीएनसी टर्निंग के लिए उपकरण का चयन करते समय विचार करने के लिए प्रमुख कारक:
वर्कपीस सामग्री:कठोरता, मशीनबिलिटी और प्रतिक्रियाशीलता
ऑपरेशन प्रकार:सीएनसी टर्निंग में रफिंग बनाम फिनिशिंग
वांछित सतह खत्म:नाक त्रिज्या चयन को प्रभावित करता है
मशीन क्षमताएं:शक्ति, गति और कठोरता
लागत विचार:उपकरण जीवन बनाम प्रारंभिक लागत संतुलन
औजार रखरखाव
उचित रखरखाव सीएनसी मोड़ में उपकरण जीवन का विस्तार करता है:
उचित क्लैंपिंग:सुनिश्चित करें कि आवेषण सुरक्षित रूप से उपवास करें
सही संरेखण:सटीक उपकरण स्थिति बनाए रखें
मॉनिटरिंग वियर:अत्यधिक पहनने से पहले उपकरण बदलें
सफाई:नियमित रूप से चिप्स और मलबे को हटा दें
भंडारण:उपयोग में न होने पर उपकरणों को नुकसान से सुरक्षित रखें
सीएनसी मोड़ के लिए सामग्री
सीएनसी मोड़ में उपयोग की जाने वाली सामग्रियों के गुणों और मशीनिंग विशेषताओं को समझना।
सीएनसी मोड़ में सामान्य सामग्री
सीएनसी टर्निंग सामग्री की एक विस्तृत श्रृंखला को संसाधित कर सकता है, प्रत्येक अद्वितीय गुणों के साथ जो मशीनिंग मापदंडों, उपकरण चयन और अंतिम भाग विशेषताओं को प्रभावित करता है। सफल CNC मोड़ संचालन के लिए इन सामग्रियों को समझना आवश्यक है।
धातुओं
स्टील्स
सीएनसी टर्निंग में सबसे आम सामग्री, विभिन्न ग्रेडों में उपलब्ध है। कार्बन स्टील्स अच्छी मशीनबिलिटी प्रदान करते हैं, जबकि मिश्र धातु स्टील्स बढ़ी हुई ताकत प्रदान करते हैं। स्टेनलेस स्टील्स संक्षारण प्रतिरोध की पेशकश करते हैं, लेकिन काम में सख्त होने के कारण सीएनसी मोड़ में अधिक चुनौतीपूर्ण हो सकता है।
मध्यम से उच्च मशीनबिलिटी मध्यम उपकरण पहनने के लिए
धातुओं
एल्यूमीनियम मिश्र धातु
सीएनसी में लोकप्रिय उत्कृष्ट मशीनबिलिटी, हल्के गुणों और अच्छी ताकत-से-वजन अनुपात के कारण मोड़। एल्यूमीनियम उच्च गति और फ़ीड के साथ आसानी से बदल जाता है, अच्छी सतह खत्म का उत्पादन करता है। कुशल सीएनसी मोड़ के लिए उचित चिप नियंत्रण महत्वपूर्ण है।
उत्कृष्ट मशीनबिलिटी कम उपकरण पहनें
धातुओं
पीतल और तांबा
सीएनसी मोड़ के लिए उत्कृष्ट मशीनबिलिटी के साथ गैर-फादरस धातुएं। पीतल निरंतर चिप्स का उत्पादन करता है जिसमें उचित प्रबंधन की आवश्यकता होती है, जबकि तांबा कुछ हद तक गमी हो सकता है। दोनों सामग्री सीएनसी मोड़ संचालन में उत्कृष्ट सतह खत्म प्राप्त कर सकती है।
उत्कृष्ट मशीनबिलिटी मध्यम चिप नियंत्रण की आवश्यकता है
धातुओं
टाइटेनियम मिश्र धातु
उच्च शक्ति, हल्के धातुओं का उपयोग एयरोस्पेस और चिकित्सा अनुप्रयोगों में किया जाता है। टाइटेनियम कम तापीय चालकता के कारण सीएनसी टर्निंग में चुनौतियां प्रस्तुत करता है, जिससे कटिंग एज पर हीट बिल्डअप होता है। सफल CNC मोड़ के लिए विशेष उपकरण और मापदंडों की आवश्यकता है।
कम मशीनबिलिटी उच्च उपकरण पहनें
विशेष सामग्री
सुपरलॉयस
निकेल, कोबाल्ट, और लोहे-आधारित मिश्र धातुओं को उच्च तापमान शक्ति और संक्षारण प्रतिरोध के लिए डिज़ाइन किया गया है। ये सामग्रियां सीएनसी के लिए उनकी उच्च ताकत, काम की सख्त प्रवृत्ति और खराब तापीय चालकता के कारण बेहद चुनौतीपूर्ण हैं।
सामान्य अनुप्रयोग:एयरोस्पेस इंजन, गैस टर्बाइन, रासायनिक प्रसंस्करण उपकरण।
प्लास्टिक और कंपोजिट
पॉलिमर और समग्र सामग्री को सीएनसी मोड़ में विशेष दृष्टिकोण की आवश्यकता होती है। चुनौतियों में चिप नियंत्रण, पिघलने से बचना और सामग्री विरूपण को रोकना शामिल है। इन सामग्रियों के सफल सीएनसी मोड़ के लिए उचित उपकरण ज्यामिति और कटिंग पैरामीटर महत्वपूर्ण हैं।
सामान्य प्रकार:एसिटल, नायलॉन, पीक, फेनोलिक और ग्लास-प्रबलित कंपोजिट।
विदेशी सामग्री
ज़िरकोनियम, टैंटलम, और इनकोनेल जैसी सामग्रियों को विशेष सीएनसी मोड़ तकनीकों की आवश्यकता होती है। इन सामग्रियों का उपयोग अक्सर चरम वातावरण में किया जाता है और न्यूनतम संदूषण के साथ सटीक मशीनिंग की मांग करते हैं।
सामान्य अनुप्रयोग:परमाणु उद्योग, चिकित्सा प्रत्यारोपण, रासायनिक प्रसंस्करण।
भौतिक गुण और सीएनसी मोड़ विचार
| भौतिक संपत्ति | सीएनसी मोड़ पर प्रभाव | अनुशंसित दृष्टिकोण |
|---|---|---|
|
कठोरता |
कठिन सामग्री उपकरण पहनने को बढ़ाती है और अधिक शक्ति की आवश्यकता होती है |
हार्ड टूल सामग्री (सीबीएन, सिरेमिक) का उपयोग करें, कटिंग गति को कम करें |
|
बेरहमी |
कठिन सामग्रियों को उच्च काटने वाले बलों की आवश्यकता होती है और अधिक गर्मी उत्पन्न होती है |
सकारात्मक रेक कोणों का उपयोग करें, कठोर सेटअप सुनिश्चित करें, पर्याप्त शीतलन |
|
ऊष्मीय चालकता |
कम चालकता कटिंग एज पर हीट बिल्डअप का कारण बनती है |
शीतलक प्रवाह बढ़ाएं, कटिंग की गति कम करें, गर्मी प्रतिरोधी उपकरणों का उपयोग करें |
|
सख्त काम करना |
मशीनिंग के दौरान सामग्री कठोरता बढ़ जाती है, जिससे टूल पहनना होता है |
उच्च फ़ीड का उपयोग करें, लगातार काटने, तेज उपकरण बनाए रखें |
|
लचीलापन |
नमनीय सामग्री लंबी, कड़े चिप्स का उत्पादन करती है जो नियंत्रित करना मुश्किल है |
चिप ब्रेकर्स का उपयोग करें, उपयुक्त रेक कोण, चिप गठन पर निर्देशित शीतलक |
|
अपघर्षक सामग्री |
अपघर्षक कण (जैसे, कंपोजिट में) तेजी से उपकरण पहनने का कारण बनते हैं |
कठिन सब्सट्रेट, डायमंड कोटिंग्स, कम गति के साथ कार्बाइड का उपयोग करें |
सीएनसी मोड़ के लिए सामग्री चयन दिशानिर्देश
CNC मोड़ के लिए सामग्री का चयन करते समय, इन प्रमुख कारकों पर विचार करें:
सीएनसी मोड़ के लिए उपयुक्त रूपों में सामग्री की उपलब्धता
आवश्यक सतह खत्म और सहिष्णुता के साथ संगतता
उत्पादन लागत और लीड समय पर मशीनबिलिटी और इसका प्रभाव
पोस्ट-मचिंग आवश्यकताएं (गर्मी उपचार, चढ़ाना, आदि)
सीएनसी मोड़ प्रक्रिया और तकनीक
आधुनिक सीएनसी मोड़ में उपयोग की जाने वाली विभिन्न प्रक्रियाओं और उन्नत तकनीकों की विस्तृत खोज।
मौलिक मोड़ संचालन
सीएनसी टर्निंग कई बुनियादी ऑपरेशनों को शामिल करता है जिन्हें जटिल भागों को बनाने के लिए जोड़ा जा सकता है। प्रत्येक ऑपरेशन को इष्टतम परिणाम प्राप्त करने के लिए विशिष्ट टूलिंग, मापदंडों और प्रोग्रामिंग तकनीकों की आवश्यकता होती है।
का सामना करना पड़
एक वर्कपीस के अंत में एक सपाट सतह बनाने की प्रक्रिया। फेसिंग आमतौर पर एक संदर्भ विमान स्थापित करने के लिए मुड़ने में पहला ऑपरेशन है।
तकनीक:टूल घूर्णन वर्कपीस में रेडियल रूप से चलता है, स्पिंडल अक्ष के लंबवत।
सीधा मोड़
घूर्णन वर्कपीस के समानांतर कटिंग टूल को स्थानांतरित करके एक बेलनाकार सतह बनाना। यह मूल मोड़ ऑपरेशन वर्कपीस के व्यास को कम करता है।
तकनीक:टूल Z- अक्ष के साथ चलते समय निरंतर रेडियल स्थिति को बनाए रखता है।
टेंपर मोड़
एक शंक्वाकार सतह का उत्पादन करना जहां व्यास सीएनसी मोड़ में वर्कपीस की लंबाई के साथ समान रूप से बदलता है।
तकनीक:वांछित टेंपर कोण को प्राप्त करने के लिए एक गणना अनुपात में एक्स और जेड कुल्हाड़ियों का एक साथ आंदोलन।
ग्रूविंग और बिदाई
वर्कपीस (ग्रूविंग) में संकीर्ण चैनलों को काटना या सीएनसी टर्निंग के दौरान स्टॉक (बिदाई) से एक पूर्ण भाग को अलग करना।
तकनीक:विशिष्ट उपकरण वर्कपीस में रेडियल रूप से स्थानांतरित करते हैं, अक्सर चिप्स को तोड़ने के लिए गति के साथ।
सूत्रण
स्क्रू कनेक्शन को सक्षम करने के लिए आंतरिक या बाहरी सतहों पर पेचदार खांचे बनाना। टर्निंग थ्रेड मापदंडों पर सटीक नियंत्रण प्रदान करता है।
तकनीक:वर्कपीस रोटेशन, मैचिंग थ्रेड लीड के साथ जेड-एक्सिस के साथ टूल का सिंक्रनाइज़ मूवमेंट।
उन्नत मोड़ तकनीक
आधुनिक टर्निंग मशीनें उन्नत क्षमताओं की पेशकश करती हैं जो मूल बेलनाकार मशीनिंग से परे फैली हुई हैं, जो एक ही सेटअप में जटिल भाग उत्पादन को सक्षम करती हैं।
लाइव टूलींग
घूर्णन उपकरणों से लैस मोड़ केंद्र जो मिलिंग, ड्रिलिंग और टैपिंग संचालन कर सकते हैं, जबकि वर्कपीस को सी-एक्सिस का उपयोग करके अनुक्रमित किया जाता है। यह माध्यमिक संचालन की आवश्यकता को समाप्त करता है, सेटअप समय को कम करता है और सीएनसी मोड़ में सटीकता में सुधार करता है।
वाई-एक्सिस मशीनिंग
एक y- अक्ष (X और z दोनों के लिए लंबवत) के साथ उन्नत टर्निंग सेंटर्स सेंटरलाइन से मशीन की विशेषताएं कर सकते हैं, जिससे सनकी व्यास, स्लॉट्स और सपाट सतहों जैसे जटिल ज्यामितीय बन सकते हैं, जो अन्यथा एक मिलिंग मशीन की आवश्यकता होती है।
उप -संचालन संचालन
एक दूसरे स्पिंडल (सबस्पिंडल) के साथ मशीनें फ्रंट-साइड मशीनिंग के बाद मुख्य स्पिंडल से भाग को उठा सकती हैं, जिससे बैक-साइड ऑपरेशन को बिना मैनुअल हैंडलिंग के प्रदर्शन किया जा सकता है। यह एक ही मोड़ चक्र में पूर्ण भाग मशीनिंग को सक्षम करता है।
बार पुलर्स और पार्ट कैचर्स
स्वचालन सहायक उपकरण जो सीएनसी टर्निंग मशीनों की क्षमताओं का विस्तार करते हैं। बार फीडर से बार पुलर्स अग्रिम सामग्री, जबकि भाग कैचर्स सुरक्षित रूप से पूर्ण भागों को हटा देते हैं, जो विस्तारित अप्राप्य ऑपरेशन को सक्षम करते हैं।
बहु-अक्ष समोच्च
उन्नत टर्निंग सेंटर जटिल आकृति और आकृतियों को बनाने के लिए एक साथ बहु-अक्ष आंदोलनों का प्रदर्शन कर सकते हैं जो मोड़ और मिलिंग संचालन को जोड़ते हैं। यह क्षमता एयरोस्पेस और मेडिकल मैन्युफैक्चरिंग जैसे उद्योगों में जटिल घटकों के उत्पादन के लिए आवश्यक है।
सीएनसी टर्निंग पैरामीटर और ऑप्टिमाइज़ेशन
प्रमुख कटिंग पैरामीटर
उत्पादकता और उपकरण जीवन को अधिकतम करने के दौरान उच्च गुणवत्ता वाले परिणामों को प्राप्त करने के लिए इन मापदंडों का अनुकूलन महत्वपूर्ण है:
कटिंग गति (एसएफएम या एम/मिनट)
जिस गति से वर्कपीस सामग्री काटने के किनारे से गुजरती है, आमतौर पर प्रति मिनट सतह पैरों में मापा जाता है। मुख्य रूप से सीएनसी मोड़ में वर्कपीस सामग्री और उपकरण सामग्री द्वारा निर्धारित किया गया है।
स्पिंडल स्पीड (आरपीएम)
वर्कपीस की घूर्णी गति, कटिंग गति और वर्कपीस व्यास के आधार पर गणना की जाती है। मोड़ मशीनें इष्टतम काटने की स्थिति के लिए आरपीएम के सटीक नियंत्रण की अनुमति देती हैं।
फ़ीड दर (IPR या MM/REV)
वर्कपीस की क्रांति के अनुसार कटिंग टूल की दूरी की दूरी। सीएनसी टर्निंग ऑपरेशंस में सतह खत्म, चिप गठन और कटिंग बलों को प्रभावित करता है।
कट की गहराई (डॉक्टर)
रेडियल दूरी काटने का उपकरण वर्कपीस में प्रवेश करता है। रफिंग ऑपरेशन सामग्री को जल्दी से हटाने के लिए बड़े डॉक्टर का उपयोग करते हैं, जबकि फिनिशिंग टर्निंग में सटीकता के लिए छोटे डॉक्टर का उपयोग करता है।
अनुकूलन रणनीतियाँ
सीएनसी मोड़ प्रक्रियाओं का प्रभावी अनुकूलन उत्पादकता, गुणवत्ता और लाभप्रदता में काफी सुधार कर सकता है:
उपकरण पथ अनुकूलन
संचालन के बीच गैर-कटिंग आंदोलनों को कम करें
जटिल आकृतियों के लिए वृद्धिशील चरणों के बजाय समोच्च का उपयोग करें
टूल एंगेजमेंट शॉक को कम करने के लिए प्रविष्टि और निकास अंक का अनुकूलन करें
पैरामीटर अनुकूलन
सामग्री हटाने की दर के लिए संतुलन कटिंग गति और फ़ीड दर
लगातार गुणवत्ता बनाए रखने के लिए टूल वियर के आधार पर मापदंडों को समायोजित करें
उच्च गति को सक्षम करने के लिए उच्च दबाव वाले शीतलक प्रणालियों का उपयोग करें
प्रक्रिया निगरानी
टूल पहनने और टूटने का पता लगाने के लिए फोर्स मॉनिटरिंग को लागू करें
कटिंग मापदंडों को अनुकूलित करने के लिए कंपन विश्लेषण का उपयोग करें
वर्कपीस और टूल क्षति को रोकने के लिए तापमान की निगरानी करें
सीएनसी मोड़ में गुणवत्ता नियंत्रण
परीक्षण प्रक्रिया में
मुद्दों को जल्दी पकड़ने के लिए सीएनसी मोड़ प्रक्रिया के दौरान चेक को लागू करना:
स्वचालित आयाम सत्यापन के लिए टच जांच का उपयोग करना
इन-मशीन सेंसर के साथ सतह की निगरानी करना
महत्वपूर्ण संचालन के बाद महत्वपूर्ण आयामों की जाँच करना
सुसंगत गुणवत्ता के लिए सांख्यिकीय प्रक्रिया नियंत्रण
प्रसंस्करण सत्यापन
CNC के पूरा होने के बाद व्यापक निरीक्षण:
जटिल भागों के लिए मापने की मशीन (सीएमएम) समन्वय करें
आयामी जांच के लिए कैलीपर्स, माइक्रोमीटर और गेज
प्रोफिलोमीटर के साथ सतह खुरदरापन परीक्षण
सतह दोष और खत्म के लिए दृश्य निरीक्षण
सहिष्णुता प्रबंधन
सीएनसी टर्निंग पार्ट्स सुनिश्चित करना निर्दिष्ट सहिष्णुता आवश्यकताओं को पूरा करता है:
ज्यामितीय आयाम और सहिष्णुता को समझना (जीडी एंड टी)
सटीक मोड़ में थर्मल प्रभाव के लिए क्षतिपूर्ति
मशीन अंशांकन और आवधिक सत्यापन
मोड़ कार्यक्रमों में उपकरण पहनें मुआवजा
सीएनसी मोड़ के आवेदन
आवश्यक घटकों को बनाने के लिए विभिन्न उद्योगों में मोड़ का उपयोग कैसे किया जाता है।
एयरोस्पेस उद्योग
सीएनसी टर्निंग विमान और अंतरिक्ष यान के लिए उच्च परिशुद्धता घटकों के उत्पादन में महत्वपूर्ण भूमिका निभाता है। उद्योग एक आदर्श निर्माण विधि बनाते हुए, असाधारण सटीकता और विश्वसनीयता की मांग करता है।
सामान्य मोड़ अनुप्रयोग:
- इंजन घटक (शाफ्ट, बुशिंग, फिटिंग)
- लैंडिंग गियर भागों और हाइड्रोलिक प्रणाली घटक
- एवियोनिक्स हाउसिंग और इंस्ट्रूमेंट कंपोनेंट्स
- उच्च तापमान मिश्र से टरबाइन भागों
मोटर वाहन उद्योग
ऑटोमोटिव सेक्टर बड़े पैमाने पर उत्पादन और कस्टम दोनों घटकों के लिए सीएनसी टर्निंग पर बहुत अधिक निर्भर करता है। टर्निंग ऑटोमोटिव अनुप्रयोगों के लिए सटीक, गति और लागत-प्रभावशीलता का सही संतुलन प्रदान करता है।
सामान्य CNC मोड़ अनुप्रयोग:
- संचरण घटक और धुरा भागों
- इंजन वाल्व, पिस्टन और क्रैंकशाफ्ट
- ब्रेक सिस्टम घटक और हाइड्रोलिक फिटिंग
- निलंबन भागों और स्टीयरिंग घटक

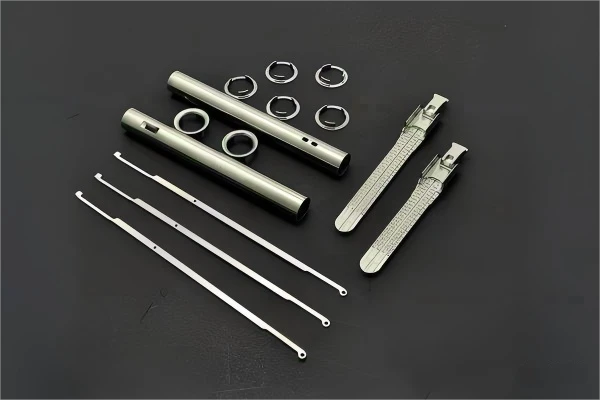

चिकित्सा उद्योग
चिकित्सा उपकरण निर्माण के लिए उच्चतम सटीकता और सामग्री की गुणवत्ता की आवश्यकता होती है, जिससे एक आवश्यक प्रक्रिया बदल जाती है। इस क्षेत्र में बायोकंपैटिबल सामग्रियों के साथ काम करने की क्षमता महत्वपूर्ण है।
सामान्य CNC मोड़ अनुप्रयोग:
- सर्जिकल उपकरण और उपकरण घटक
- प्रत्यारोपण उपकरण (हिप जोड़ों, हड्डी शिकंजा)
- चिकित्सा उपकरण आवास और फिटिंग
- निदान उपकरण घटक
औद्योगिक मशीनरी
सीएनसी टर्निंग औद्योगिक मशीनरी के उत्पादन के लिए मौलिक है, जहां विश्वसनीय संचालन के लिए टिकाऊ, सटीक घटकों की आवश्यकता होती है। टर्निंग की बहुमुखी प्रतिभा आवश्यक विभिन्न प्रकारों का समर्थन करती है।
सामान्य CNC मोड़ अनुप्रयोग:
- गियर शाफ्ट, बीयरिंग, और बुशिंग
- हाइड्रोलिक और वायवीय घटक
- वाल्व, फिटिंग और कनेक्टर
- ड्राइवशाफ्ट और ट्रांसमिशन पार्ट्स
तेल और गैस उद्योग
तेल और गैस क्षेत्र को मजबूत घटकों की आवश्यकता होती है जो चरम परिस्थितियों का सामना कर सकते हैं। टर्निंग इन मांग वाले अनुप्रयोगों के लिए आवश्यक शक्ति, सटीकता और भौतिक गुणों के साथ भागों का उत्पादन करता है।
सामान्य मोड़ अनुप्रयोग:
- ड्रिल बिट्स और डाउनहोल टूल घटक
- उच्च दबाव प्रणालियों के लिए वाल्व निकाय और फिटिंग
- पंप घटक और मुहर
- पाइपलाइनों के लिए flanges और कनेक्टर
इलैक्ट्रॉनिक्स उद्योग
इलेक्ट्रॉनिक्स विनिर्माण में परिशुद्धता सर्वोपरि है, और सीएनसी टर्निंग इलेक्ट्रॉनिक घटकों के लिए आवश्यक तंग सहिष्णुता प्रदान करता है। छोटी -छोटी रुझानों ने सटीक मोड़ क्षमताओं की मांग में वृद्धि की है।
सामान्य CNC मोड़ अनुप्रयोग:
- कनेक्टर पिन और टर्मिनल
- सेंसर और ट्रांसड्यूसर के लिए आवास
- गर्मी सिंक और थर्मल प्रबंधन घटक
- छोटे मोटर्स के लिए सटीक शाफ्ट
सामान्य मोड़ घटक
शाफ्ट और एक्सल
मशीनरी, मोटर्स और मैकेनिकल सिस्टम में उपयोग किए जाने वाले घूर्णन घटकों को सीएनसी टर्निंग के माध्यम से सटीक सांद्रता की आवश्यकता होती है।
बुशिंग और बीयरिंग
आस्तीन जैसे घटक जो चलती भागों के बीच घर्षण को कम करते हैं, तंग सहिष्णुता और मुड़ने से चिकनी सतहों की मांग करते हैं।
फिटिंग और कनेक्टर
ऐसे घटक जो अन्य भागों में शामिल होते हैं या जोड़ते हैं, अक्सर सीएनसी टर्निंग के माध्यम से बनाए गए थ्रेड्स और कॉम्प्लेक्स ज्यामितीय होते हैं।
नट और बोल्ट
सटीक थ्रेड्स के साथ घटक बन्धन, जहां सीएनसी टर्निंग उत्पादन में लगातार फिट और फ़ंक्शन सुनिश्चित करता है।
वाल्व घटक
तरल प्रवाह को नियंत्रित करने वाले भाग, सटीक बैठने की सतहों की आवश्यकता होती है और सीएनसी मोड़ के माध्यम से आयामी सटीकता प्राप्त होती है।
कॉलर और स्पेसर्स
ऐसे घटक जो अन्य भागों को अलग करते हैं या अलग करते हैं, सटीक मोटाई और समानता के लिए मुड़ते हैं।
गियर रिक्त स्थान
दांतों को काटने से पहले मुड़ने से पहले बाहरी व्यास और बोरों के साथ तैयार गियर के लिए अग्रदूत।
कस्टम फास्टनर
अद्वितीय सिर, ड्राइव, या थ्रेड्स के साथ विशिष्ट बन्धन घटक, सीएनसी मोड़ के माध्यम से कुशलता से उत्पादित किए गए।
केस स्टडीज: सीएनसी टर्निंग एप्लिकेशन
वायु -इंजन घटक
एक प्रमुख एयरोस्पेस निर्माता को जेट इंजन के लिए सटीक टरबाइन शाफ्ट की आवश्यकता थी, जिसके लिए गाढ़ा और सतह खत्म पर तंग सहिष्णुता की आवश्यकता होती है।
सीएनसी मोड़ समाधान:लाइव टूलिंग के साथ एक मल्टी-एक्सिस टर्निंग सेंटर का उपयोग करते हुए, निर्माता ने एक ही सेटअप में 718 को इनकेल 718 से जटिल शाफ्ट का उत्पादन किया, जो महत्वपूर्ण आयामों पर आवश्यक 0.0005 "सहिष्णुता प्राप्त करता है।
परिणाम:पिछले तरीकों की तुलना में उत्पादन समय में 30% की कमी, 100% निरीक्षण पास दर और उत्पादन में बेहतर स्थिरता के साथ।
चिकित्सा प्रत्यारोपण घटक
एक मेडिकल डिवाइस कंपनी को टाइटेनियम मिश्र धातु से बने बेहतर ऑसोइंटग्रेशन के लिए डिज़ाइन किए गए विशेष थ्रेड्स के साथ कस्टम बोन स्क्रू की आवश्यकता होती है।
सीएनसी मोड़ समाधान:माइक्रो-थ्रेडिंग क्षमताओं और इन-प्रोसेस प्रोबिंग के साथ एक सटीक मोड़ केंद्र का उपयोग करते हुए, कंपनी ने लगातार थ्रेड ज्यामिति और सतह खत्म के साथ शिकंजा का उत्पादन किया।
परिणाम:घटकों ने 99.7% आयामी सटीकता के साथ सभी बायोकंपैटिबिलिटी आवश्यकताओं को पूरा किया, सफल नैदानिक परीक्षणों और नियामक अनुमोदन का समर्थन किया।
मोड़ के लिए डिजाइन विचार
विशेष रूप से मोड़ के लिए भागों को डिजाइन करने से विनम्रता में काफी सुधार हो सकता है, लागत को कम कर सकता है, और गुणवत्ता बढ़ा सकता है:
ज्यामिति विचार
रेडियल समरूपता के साथ डिजाइन जहां संभव हो सीएनसी टर्निंग की ताकत का लाभ उठाने के लिए
विशेष टूलींग की आवश्यकता वाले तेज आंतरिक कोनों से बचें
मोड़ के दौरान विरूपण को रोकने के लिए लगातार दीवार की मोटाई का उपयोग करें
लागत और सेटअप समय को कम करने के लिए मानक उपकरण आकार के लिए डिजाइन
सहिष्णुता और खत्म विनिर्देश
कार्यात्मक आवश्यकताओं के आधार पर सहिष्णुता निर्दिष्ट करें, न कि केवल "सर्वोत्तम संभव"
CNC टर्निंग में विभिन्न सामग्रियों के लिए प्राप्त करने योग्य सतह खत्म को समझें
माध्यमिक परिष्करण प्रक्रियाओं पर विचार करें जो मोड़ के बाद आवश्यक हो सकती हैं
जटिल सुविधाओं के लिए ज्यामितीय आयाम और सहनशील (जीडी एंड टी) का उपयोग करें
सामग्री और प्रक्रिया विचार
कार्यात्मक आवश्यकताओं और मशीनबिलिटी दोनों के आधार पर सामग्री का चयन करें
पार्ट फिक्सिंग पर विचार करें और मोड़ के दौरान वर्कपीस कैसे आयोजित किया जाएगा
कचरे को कम करने के लिए कुशल सामग्री उपयोग के लिए डिजाइन
विचार करें कि सीएनसी टर्निंग को जटिल भागों के लिए अन्य प्रक्रियाओं के साथ कैसे जोड़ा जा सकता है
रुझान और भविष्य CNC मोड़
उभरती हुई प्रौद्योगिकियों और रुझानों का अन्वेषण करें, जो भविष्य को आकार देने के लिए।
उद्योग 4.0 और स्मार्ट विनिर्माण
CNC का एकीकरण उद्योग 4.0 फ्रेमवर्क में बदल रहा है, कनेक्टिविटी, डेटा एनालिटिक्स और स्वचालन के माध्यम से विनिर्माण को बदल रहा है। स्मार्ट टर्निंग मशीनें इंटरकनेक्टेड प्रोडक्शन सिस्टम के प्रमुख घटक बन रही हैं।
मशीन कनेक्टिविटी
आधुनिक टर्निंग मशीनों में औद्योगिक IoT (IIOT) क्षमताएं हैं, जो वास्तविक समय डेटा संग्रह और दूरस्थ निगरानी को सक्षम करती हैं। यह कनेक्टिविटी विनिर्माण निष्पादन प्रणाली (MES) के साथ भविष्य कहनेवाला रखरखाव, प्रदर्शन अनुकूलन और एकीकरण के लिए अनुमति देती है।
आंकड़ा संचालित अनुकूलन
उन्नत एनालिटिक्स प्लेटफ़ॉर्म अक्षमताओं की पहचान करने, कटिंग मापदंडों को अनुकूलित करने और समग्र उपकरण प्रभावशीलता (OEE) में सुधार करने के लिए संचालन को मोड़ने से डेटा की प्रक्रिया करते हैं। मशीन लर्निंग एल्गोरिदम भी विशिष्ट मोड़ अनुप्रयोगों के लिए इष्टतम सेटिंग्स का सुझाव दे सकते हैं।
अंकीय जुड़वाँ
सीएनसी टर्निंग मशीनों और प्रक्रियाओं की वर्चुअल प्रतिकृतियां निर्माताओं को उत्पादन का अनुकरण करने, नए कार्यक्रमों का परीक्षण करने और भौतिक कार्यान्वयन से पहले प्रक्रियाओं का अनुकूलन करने की अनुमति देती हैं। यह सेटअप समय को कम करता है और टर्निंग ऑपरेशन में स्क्रैप को कम करता है।
सीएनसी मोड़ में उन्नत प्रौद्योगिकियां
कृत्रिम बुद्धिमत्ता और मशीन सीखने
एआई-संचालित सीएनसी टर्निंग सिस्टम वास्तविक समय में बदलती परिस्थितियों के अनुकूल हो सकते हैं, अलग-अलग सामग्री गुणों और टूल वियर के लिए कटिंग मापदंडों का अनुकूलन कर सकते हैं। मशीन लर्निंग एल्गोरिदम प्रदर्शन में लगातार सुधार करने के लिए ऐतिहासिक मोड़ डेटा का विश्लेषण करते हैं।
सुसंगत सतह खत्म के लिए अनुकूली नियंत्रण
प्रेडिक्टिव टूल पहनने की निगरानी और प्रतिस्थापन
नई सामग्रियों के लिए स्वचालित पैरामीटर अनुकूलन
रोबोटिक स्वचालन एकीकरण
पूरी तरह से स्वचालित उत्पादन कोशिकाओं को सक्षम करने के लिए रोबोटिक सिस्टम सीएनसी टर्निंग मशीनों के साथ तेजी से एकीकृत हो रहे हैं। ये सिस्टम सामग्री लोडिंग/अनलोडिंग, भाग निरीक्षण, और यहां तक कि टर्निंग ऑपरेशन में उपकरण परिवर्तन को संभालते हैं।
24/7 अप्राप्य मोड़ ऑपरेशन
लगातार भाग हैंडलिंग और ऑपरेटर त्रुटि को कम करना
लचीली विनिर्माण कोशिकाएं कई भाग प्रकारों को संभालती हैं
उच्च परिशुद्धता और सूक्ष्म मचेनिंग
सीएनसी टर्निंग टेक्नोलॉजी में प्रगति अभूतपूर्व सटीकता को सक्षम कर रही है, विशेष रूप से सूक्ष्म-आचीिंग अनुप्रयोगों में। ये क्षमताएं चिकित्सा उपकरण निर्माण, इलेक्ट्रॉनिक्स और एयरोस्पेस में नवाचार कर रही हैं।
टर्निंग में नैनोमीटर-स्तरीय स्थिति सटीकता
0.1 मिमी से छोटी सुविधाओं के लिए माइक्रो-टूल्स
अल्ट्रा-हाई-स्पीड सीएनसी टर्निंग के लिए विशिष्ट स्पिंडल
सीएनसी मोड़ में स्थिरता
पर्यावरणीय विचार तेजी से सीएनसी मोड़ प्रथाओं को प्रभावित कर रहे हैं, निर्माताओं ने अपशिष्ट, ऊर्जा की खपत और पर्यावरणीय प्रभाव को कम करने के लिए स्थायी दृष्टिकोण अपना रहे हैं।
ऊर्जा दक्षता
आधुनिक टर्निंग मशीनों में चर आवृत्ति ड्राइव, पुनर्योजी ब्रेकिंग और स्मार्ट पावर प्रबंधन के साथ ऊर्जा-कुशल डिजाइन शामिल हैं। ये सिस्टम निष्क्रिय अवधि के दौरान ऊर्जा की खपत को कम करते हैं और संचालन के दौरान बिजली के उपयोग का अनुकूलन करते हैं।
शीतलक प्रबंधन
उन्नत शीतलक रीसाइक्लिंग सिस्टम सीएनसी मोड़ में तरल पदार्थ काटने के निस्पंदन और पुन: उपयोग के लिए, अपशिष्ट और पर्यावरणीय प्रभाव को कम करने की अनुमति देते हैं। न्यूनतम मात्रा स्नेहन (MQL) सिस्टम भी लोकप्रियता हासिल कर रहे हैं, बाढ़ के ठंडा होने के बजाय कम मात्रा में स्नेहक का उपयोग कर रहे हैं।
सामग्री दक्षता
सामग्री कचरे को कम करने में अनुकूलित घोंसले के शिकार और काटने की रणनीति, जबकि बेहतर चिप प्रबंधन प्रणाली धातु चिप्स के रीसाइक्लिंग की सुविधा प्रदान करती है। कुछ निर्माता अनुप्रयोगों को मोड़ने के लिए अधिक टिकाऊ सामग्री विकल्प भी खोज रहे हैं।
उपकरण जीवन विस्तार
उन्नत उपकरण सामग्री, कोटिंग्स, और अनुकूलन सॉफ्टवेयर सीएनसी मोड़ में उपकरण जीवन का विस्तार करते हैं, उपकरण उत्पादन और निपटान से जुड़े पर्यावरणीय प्रभाव को कम करते हैं। प्रेडिक्टिव टूल मैनेजमेंट सिस्टम सुनिश्चित करें कि टूल उनकी अधिकतम क्षमता के लिए उपयोग किए जाते हैं।
सीएनसी टर्निंग के लिए भविष्य के कार्यबल
प्रौद्योगिकी अग्रिमों को मोड़ने के रूप में, मशीनिस्ट और प्रोग्रामर के लिए आवश्यक कौशल विकसित हो रहे हैं, तकनीकी विशेषज्ञता, डिजिटल साक्षरता और समस्या-समाधान क्षमताओं के संयोजन की मांग कर रहे हैं।
अंकीय कौशल
सीएडी/सीएएम सॉफ्टवेयर, डिजिटल जुड़वाँ और डेटा एनालिटिक्स प्लेटफार्मों के साथ प्रवीणता सीएनसी टर्निंग पेशेवरों के लिए आवश्यक होगी।
तकनीकी विशेषज्ञता
उन्नत सामग्रियों की गहरी समझ, उपकरण काटने और इष्टतम प्रदर्शन के लिए प्रक्रियाओं को मोड़ना।
स्वचालन कौशल
मोड़ मशीनों के साथ एकीकृत रोबोटिक प्रणालियों को प्रोग्राम, संचालन और बनाए रखने की क्षमता।
समस्या को सुलझाना
सीएनसी मोड़ प्रक्रियाओं को अनुकूलित करने और जटिल विनिर्माण चुनौतियों को हल करने के लिए उन्नत समस्या निवारण क्षमताएं।
