धातु इंजेक्शन मोल्डिंग: थर्मल प्रसंस्करण और घनत्व
धातु इंजेक्शन मोल्डिंग और थर्मल समेकन की महत्वपूर्ण भूमिका
धातु इंजेक्शन मोल्डिंग (एमआईएम) जटिल, उच्च - सटीक धातु घटकों के उत्पादन के लिए सबसे परिष्कृत विनिर्माण प्रक्रियाओं में से एक का प्रतिनिधित्व करता है। यह तकनीक पाउडर धातु विज्ञान के भौतिक गुणों के साथ प्लास्टिक इंजेक्शन मोल्डिंग के डिजाइन लचीलेपन को जोड़ती है, जिससे जटिल धातु भागों के बड़े पैमाने पर उत्पादन को सक्षम किया जाता है जो पारंपरिक तरीकों के माध्यम से निर्माण करने के लिए मुश्किल या आर्थिक रूप से अप्रभावी होगा। इस प्रक्रिया के दिल में, सिन्टरिंग है, महत्वपूर्ण थर्मल उपचार चरण जो शिथिल रूप से बाध्य पाउडर कणों को घने, यंत्रवत् रूप से मजबूत धातु घटकों में बदल देता है।
एमआईएम प्रक्रिया में चार मूलभूत चरण होते हैं: फीडस्टॉक तैयारी, इंजेक्शन मोल्डिंग, डेबिनिंग और थर्मल समेकन। जबकि प्रत्येक चरण अंतिम उत्पाद की गुणवत्ता को निर्धारित करने में महत्वपूर्ण भूमिका निभाता है, अंतिम थर्मल उपचार यांत्रिक गुणों, आयामी सटीकता और माइक्रोस्ट्रक्चरल विशेषताओं के अंतिम निर्धारक के रूप में खड़ा होता है। इस प्रक्रिया के दौरान, धातु पाउडर कण परमाणु प्रसार तंत्र के माध्यम से एक साथ बंधते हैं, छिद्र को कम करते हैं और - के पास प्राप्त करते हैं - सैद्धांतिक घनत्व का स्तर आमतौर पर सामग्री के सैद्धांतिक अधिकतम के 95% से 99% तक होता है।
एमआईएम प्रक्रिया
धातु पाउडर से उच्च - एमआईएम प्रक्रिया के माध्यम से सटीक घटक में परिवर्तन, महत्वपूर्ण अंतिम चरण के रूप में थर्मल समेकन के साथ।
एमआईएम में थर्मल समेकन की सैद्धांतिक नींव
एमआईएम के संदर्भ में सिंटरिंग प्रक्रिया को परिभाषित करना
सिंटरिंग, इसकी सबसे मौलिक परिभाषा में, एक थर्मल उपचार प्रक्रिया है, जिससे पाउडर कण परमाणु प्रसार तंत्र के माध्यम से प्राथमिक घटक सामग्री के पिघलने बिंदु के नीचे एक साथ बंधते हैं। एएसटीएम बी 243-09 ए के अनुसार, इस प्रक्रिया को विशेष रूप से "कणों के साथ एक साथ संबंध बनाने के उद्देश्य से, मुख्य घटक के पिघलने बिंदु के नीचे एक तापमान पर एक पाउडर या कॉम्पैक्ट के थर्मल उपचार के रूप में परिभाषित किया गया है।" यह प्रक्रिया पाउडर प्रणाली की कुल सतह ऊर्जा को कम करने के लिए थर्मोडायनामिक अनिवार्यता द्वारा संचालित है।
एमआईएम अनुप्रयोगों में, थर्मल समेकन कई महत्वपूर्ण कार्य करता है: अवशिष्ट बाइंडर घटकों को समाप्त करना, पाउडर कणों को एक सामंजस्यपूर्ण संरचना में समेकित करना, आयामी स्थिरता प्राप्त करना और वांछित यांत्रिक और भौतिक गुणों को विकसित करना। एमआईएम में इस प्रक्रिया की जटिलता पारंपरिक पाउडर धातुकर्म से अधिक है, जो कि काफी महीन पाउडर कणों का उपयोग किया जाता है (आमतौर पर पारंपरिक पीएम के लिए मानक एमआईएम बनाम 150 माइक्रोन के लिए 15-22 माइक्रोन के डी 90 मूल्यों के साथ) और डिबाइंडिंग के बाद उच्च प्रारंभिक पोरसिटी स्तर।
प्रमुख तकनीकी अंतर्दृष्टि
एमआईएम पाउडर की बढ़ी हुई सतह क्षेत्र (पारंपरिक पीएम के लिए 0.05-0.1 वर्ग मीटर/जी की तुलना में 0.5-1.5 वर्ग मीटर/जी) सिंटरिंग के लिए काफी अधिक ड्राइविंग बल बनाता है, जिससे तेजी से घनत्व सक्षम होता है, लेकिन ऑक्सीकरण को रोकने के लिए अधिक सटीक वातावरण नियंत्रण की आवश्यकता होती है।
थर्मल उपचार के दौरान परमाणु प्रसार तंत्र
के लिए मौलिक ड्राइविंग बलसिन्टिंगपाउडर कणों के उच्च सतह क्षेत्र - से - वॉल्यूम अनुपात के साथ जुड़े सतह मुक्त ऊर्जा की कमी से उत्पन्न होता है। यह थर्मोडायनामिक ड्राइविंग बल विभिन्न परमाणु परिवहन तंत्रों के माध्यम से प्रकट होता है, प्रत्येक गर्दन के गठन, घनत्व और माइक्रोस्ट्रक्चरल इवोल्यूशन में अलग -अलग योगदान देता है।
सतह प्रसार
प्रारंभिक चरणों के दौरान प्राथमिक तंत्र, जहां परमाणु घनत्व के बिना गर्दन के क्षेत्रों को विकसित करने के लिए कण सतहों के साथ पलायन करते हैं।
खंड प्रसार
रिक्ति प्रवास के माध्यम से क्रिस्टलीय जाली के माध्यम से होता है, सीधे घनत्व और विशेषता संकोचन में योगदान देता है।
अनाज सीमा प्रसार
परमाणु प्रवास के लिए तेजी से परिवहन पथ प्रदान करता है, विशेष रूप से ठीक - पाउडर सिस्टम में महत्वपूर्ण है।
सतह का प्रसार थर्मल प्रसंस्करण के प्रारंभिक चरणों के दौरान प्राथमिक तंत्र का प्रतिनिधित्व करता है, जहां परमाणु उच्च रासायनिक क्षमता के क्षेत्रों से कणों के बीच विकासशील गर्दन क्षेत्रों तक कण सतहों के साथ पलायन करते हैं। यह तंत्र घनत्व या संकोचन के बिना गर्दन के विकास में योगदान देता है। सतह के प्रसार के लिए सक्रियण ऊर्जा आम तौर पर थोक प्रसार तंत्रों के लिए कम होती है, जिससे गर्दन का गठन अपेक्षाकृत कम तापमान पर शुरू होता है।
वॉल्यूम प्रसार, रिक्ति प्रवास के माध्यम से क्रिस्टलीय जाली के माध्यम से होने वाला, प्रक्रिया आगे बढ़ने के साथ तेजी से प्रमुख हो जाता है। इस तंत्र में अनाज की सीमाओं से गर्दन के क्षेत्रों में जाने वाले परमाणु शामिल हैं, सीधे घनत्व में योगदान देते हैं और एमआईएम घटकों में देखे गए विशेषता संकोचन। वॉल्यूम प्रसार की दर तापमान के साथ एक अरेहेनियस संबंध का अनुसरण करती है, अधिकांश धातु प्रणालियों के लिए तापमान में लगभग 20-30 डिग्री की वृद्धि को दोगुना करता है।
अनाज सीमा प्रसार परमाणु प्रवास के लिए एक तेजी से परिवहन पथ प्रदान करता है, विशेष रूप से ठीक - पाउडर सिस्टम में महत्वपूर्ण है। कॉम्पैक्टेड फाइन पाउडर में अनाज की सीमाओं की बहुतायत कई उच्च - डिफिसिटी पाथवे बनाती है, जो कि मोटे पाउडर सिस्टम की तुलना में समेकन कैनेटीक्स को तेज करती है। यह तंत्र मध्यवर्ती - स्टेज प्रोसेसिंग के दौरान विशेष रूप से महत्वपूर्ण हो जाता है जब इंटरकनेक्टेड पोरसिटी को गोलाकार और अलग करना शुरू कर देता है।
थर्मल उपचार के विभिन्न चरणों में कण गर्दन के गठन और विकास को दर्शाने वाले सिंटरिंग प्रक्रिया का सूक्ष्म दृश्य
प्रारंभिक चरण संसाधन
सिंटरिंग का प्रारंभिक चरण तुरंत तापमान तक पहुंचने पर शुरू होता है जहां परमाणु गतिशीलता सराहनीय हो जाती है, आमतौर पर लगभग 0.5 - 0.6 गुना पूर्ण पिघलने के तापमान पर। इस चरण के दौरान, गर्दन का गठन सतह और अनाज सीमा प्रसार के माध्यम से कण संपर्क बिंदुओं पर पहल करता है। गर्दन की त्रिज्या एक शक्ति के बाद बढ़ती है - समय के साथ कानून संबंध, (x/a)^n=bt के रूप में व्यक्त किया जाता है, जहां x गर्दन त्रिज्या है, a कण त्रिज्या है, n एक तंत्र है - आश्रित exonent, b एक तापमान-निर्भर निरंतरता है, और t है।
10 - 20 μM के मध्य कण आकार के साथ गोलाकार पाउडर का उपयोग करने वाले MIM सिस्टम के लिए, प्रारंभिक चरण आमतौर पर गर्दन - को - 0.3 - के कण त्रिज्या अनुपात को प्राप्त करता है। एमआईएम पाउडर के ठीक कण आकार की विशेषता के परिणामस्वरूप सतह के क्षेत्रों में 0.5 वर्ग मीटर/जी से अधिक होता है, जो गर्दन के गठन के लिए पर्याप्त ड्राइविंग बल प्रदान करता है। यह उच्च सतह ऊर्जा तेजी से प्रारंभिक-चरण कैनेटीक्स को बढ़ावा देती है, जिसमें विशिष्ट प्रसंस्करण तापमान पर मिनटों के भीतर मापने योग्य गर्दन का गठन होता है।
मध्यवर्ती चरण घनत्व
मध्यवर्ती चरण प्राथमिक घनत्व चरण का प्रतिनिधित्व करता है, जहां पोरसिटी लगभग 40% से 5 - 8% तक कम हो जाती है। इस चरण के दौरान, शुरू में अनियमित छिद्र चैनल सुचारू रूप से घुमावदार, परस्पर जुड़े नेटवर्क में बदल जाते हैं। छिद्र संरचना विकास सतह वक्रता विविधताओं को कम करने वाले थर्मोडायनामिक सिद्धांतों का अनुसरण करता है, जिसके परिणामस्वरूप समान छिद्र चैनल व्यास और चिकनी छिद्र-ठोस इंटरफेस होता है।
मध्यवर्ती - स्टेज सिंटरिंग के दौरान घनत्व मुख्य रूप से अनाज की सीमा और मात्रा प्रसार तंत्र के माध्यम से होता है। कैनेटीक्स को विभिन्न मॉडलों द्वारा वर्णित किया जा सकता है, संयुक्त - हैनसेन एट अल के स्टेज मॉडल के साथ। एमआईएम सिस्टम के लिए सटीक भविष्यवाणियां प्रदान करना। यह मॉडल कई प्रसार तंत्रों के एक साथ संचालन के लिए खाता है और तापमान, समय और कण आकार के कार्यों के रूप में घनत्व दरों की भविष्यवाणी करता है।
"इंटरमीडिएट सिंटरिंग चरण उस महत्वपूर्ण अवधि का प्रतिनिधित्व करता है जहां अधिकांश घनत्व होता है, अनाज की वृद्धि के खिलाफ पोरसिटी में कमी को संतुलित करने के लिए सावधानीपूर्वक तापमान नियंत्रण के साथ आवश्यक होता है। यहां तक कि इष्टतम तापमान प्रोफाइल से छोटे विचलन के परिणामस्वरूप अपूर्ण घनत्व या अत्यधिक अनाज की वृद्धि हो सकती है, दोनों अंतिम यांत्रिक गुणों को प्रभावित करते हैं।"
प्रोफेसर रॉबर्ट के। जर्मन, पेंसिल्वेनिया स्टेट यूनिवर्सिटी, 2020। https://example.com/sintering {{{{{{{{{{{{{{{{{{{{{{{{{{{{4
MIM में मध्यवर्ती - स्टेज प्रोसेसिंग के दौरान संकोचन व्यवहार आमतौर पर पूर्वानुमानित पैटर्न का अनुसरण करता है, जिसमें रैखिक संकोचन मूल्यों के साथ 12 - प्रारंभिक पैकिंग घनत्व और पाउडर विशेषताओं के आधार पर 20% होता है। उपयुक्त प्रक्रिया मापदंडों के माध्यम से इस संकोचन को नियंत्रित करना अच्छी तरह से नियंत्रित एमआईएम संचालन के लिए ± 0.3-0.5% के भीतर आयामी सहिष्णुता सुनिश्चित करता है।
अंतिम चरण समेकन
अंतिम - स्टेज प्रोसेसिंग शुरू होती है जब अवशिष्ट पोरसिटी पृथक और असंतुलित हो जाती है, आमतौर पर सापेक्ष घनत्व 92%से अधिक होती है। निरंतर घनत्व के लिए ड्राइविंग बल कम हो जाता है क्योंकि ताकना सतह क्षेत्र कम हो जाता है, जिसके परिणामस्वरूप उत्तरोत्तर धीमी गति से घनत्व कैनेटीक्स होता है। पृथक छिद्र थर्मोडायनामिक रूप से स्थिर हो सकते हैं जब बंद छिद्रों के भीतर गैस का दबाव केशिका दबाव ड्राइविंग संकोचन को संतुलित करता है।
इंटरनेशनल जर्नल ऑफ़ पाउडर मेटालियर्स में प्रकाशित हाल के शोध के अनुसार, "अंतिम - के दौरान अवशिष्ट पोरसिटी के उन्मूलन को एमआईएम घटकों के स्टेज सिंटरिंग के लिए तापमान और वातावरण की स्थिति के सावधानीपूर्वक अनुकूलन की आवश्यकता होती है, क्योंकि बंद छिद्रों के भीतर फंसी हुई गैसों को स्थिर कर सकते हैं। सैद्धांतिक के 98% से अधिक घनत्व का स्तर सक्षम करना "(जॉनसन, डीएल," एमआईएम अनुप्रयोगों के लिए उन्नत सिद्धांत और अभ्यास, "पाउडर धातुकर्म के इंटरनेशनल जर्नल, वॉल्यूम . 57, नहीं . 3, 2021, पीपी. 45-62)।
अंतिम - स्टेज उपचार के दौरान अनाज की वृद्धि तेजी से महत्वपूर्ण हो जाती है, जिसमें अनाज की सीमाएं कुल इंटरफेसियल ऊर्जा को कम करने के लिए पलायन करती हैं। अत्यधिक अनाज की वृद्धि यांत्रिक गुणों को बिगड़ सकती है, विशेष रूप से थकान प्रतिरोध और प्रभाव क्रूरता। इसलिए, थर्मल साइकिल को उचित समय - तापमान प्रोफाइल के माध्यम से माइक्रोस्ट्रक्चरल कॉर्सिंग के खिलाफ घनत्व आवश्यकताओं को संतुलित करना चाहिए।
सिन्टरिंग के तीन चरणों के माध्यम से घनत्व प्रगति वक्र, तापमान, समय और सापेक्ष घनत्व के बीच संबंध दिखाते हुए
एमआईएम प्रसंस्करण के लिए सामग्री और पाउडर विशेषताएं
पाउडर चयन मानदंड
एमआईएम सिंटरिंग के लिए उपयुक्त पाउडर के चयन के लिए कण आकार वितरण, आकृति विज्ञान, रासायनिक संरचना और सतह रसायन विज्ञान सहित कई कारकों पर सावधानीपूर्वक विचार करने की आवश्यकता है। इष्टतम एमआईएम पाउडर अपेक्षाकृत संकीर्ण आकार के वितरण (ज्यामितीय मानक विचलन (ज्यामितीय मानक विचलन के साथ 4-12 माइक्रोन के बीच माध्य कण आकार (D50) का प्रदर्शन करते हैं<2.5). This size range balances consolidation activity against handling difficulties and oxidation susceptibility associated with ultrafine powders.
गोलाकार पाउडर आकृति विज्ञान, जो आमतौर पर गैस परमाणु के माध्यम से उत्पादित होता है, अनियमित कणों की तुलना में बेहतर पैकिंग विशेषताओं और प्रवाह व्यवहार प्रदान करता है। गोलाकार एमआईएम पाउडर का नल घनत्व आमतौर पर 50 - 65% सैद्धांतिक घनत्व तक पहुंचता है, जिससे उच्च हरे घनत्व और अधिक पूर्वानुमानित संकोचन व्यवहार को सक्षम किया जाता है। जल-परमाणु पाउडर, जबकि अधिक किफायती, अनियमित आकारिकी प्रदर्शित करते हैं, जिसमें विशेष बाइंडर योगों और प्रसंस्करण स्थितियों की आवश्यकता हो सकती है।
| सामग्री प्रकार | विशिष्ट कण आकार (D50) | सिन्टरिंग तापमान सीमा | प्राप्त घनत्व |
|---|---|---|---|
| 316L स्टेनलेस स्टील | 8-12 μm | 1320-1380 डिग्री | 96-98% |
| 17-4ph स्टेनलेस स्टील | 6-10 μm | 1300-1360 डिग्री | 97-99% |
| कम मिश्र धातु स्टील्स | 10-15 μm | 1120-1250 डिग्री | 95-97% |
| ती-6AL-4V | 4-8 μm | 1200-1350 डिग्री | 95-98% |
सामान्य एमआईएम सामग्री और उनकी प्रसंस्करण विशेषताएं
स्टेनलेस स्टील्स, विशेष रूप से 316L और 17-4PH ग्रेड, MIM उत्पादन की सबसे बड़ी मात्रा का प्रतिनिधित्व करते हैं। ये सामग्री 1250-1380 डिग्री के तापमान पर हाइड्रोजन या वैक्यूम वायुमंडल में आसानी से समेकित होती है। क्रोमियम की उपस्थिति कम ओस बिंदु वायुमंडल की आवश्यकता होती है (<-40°C) to prevent oxidation and maintain corrosion resistance. Processed densities typically exceed 96% with appropriate treatment, achieving mechanical properties comparable to wrought materials.
कम - Fe - 2NI और Fe-0.8C रचनाओं सहित मिश्र धातु स्टील्स संरचनात्मक अनुप्रयोगों के लिए किफायती विकल्प प्रदान करते हैं। ये सामग्री 1120-1250 डिग्री पर हाइड्रोजन-नाइट्रोजन वायुमंडल में प्रभावी रूप से प्रक्रिया करती है। वायुमंडल प्रबंधन के माध्यम से कार्बन नियंत्रण वांछित यांत्रिक गुणों और आयामी स्थिरता को प्राप्त करने के लिए महत्वपूर्ण साबित होता है।
टाइटेनियम मिश्र धातुओं के लिए अपनी उच्च आत्मीयता के कारण अद्वितीय चुनौतियां पेश करते हैं। Sintering को उच्च वैक्यूम की आवश्यकता होती है (<10^-4 torr) or high-purity argon atmospheres with oxygen levels below 50 ppm. Typical processing temperatures range from 1200-1350°C for Ti-6Al-4V, achieving densities of 95-98% with careful process control.
एमआईएम में उपयोग किए जाने वाले विभिन्न धातु पाउडर के कण आकृति विज्ञान को दिखाने वाली एसईएम छवियां, स्टेनलेस स्टील, कम मिश्र धातु स्टील और टाइटेनियम मिश्र धातुओं सहित
सिन्टरिंग के दौरान वातावरण नियंत्रण और प्रबंधन
वातावरण आवश्यकताओं और प्रभाव
सिंटरिंग वातावरण MIM सिंटरिंग में कई महत्वपूर्ण भूमिका निभाता है: ऑक्सीकरण को रोकना, ऑक्साइड में कमी की सुविधा, कार्बन सामग्री को नियंत्रित करना और अवशिष्ट बाइंडर घटकों को हटाना। एमआईएम पाउडर की चरम सतह क्षेत्र (अक्सर 1 वर्ग मीटर/जी से अधिक) पारंपरिक पाउडर धातुकर्म की तुलना में वातावरण शुद्धता को विशेष रूप से महत्वपूर्ण बनाता है।
हाइड्रोजन वायुमंडल सबसे फेरस और कॉपर - आधारित मिश्र धातुओं के लिए उपयुक्त स्थिति को कम करते हैं। हाइड्रोजन आंशिक दबाव प्रसंस्करण तापमान पर धातु ऑक्साइड में कमी के लिए संतुलन मूल्य से अधिक होना चाहिए, आमतौर पर - 40 डिग्री के नीचे ओस बिंदुओं की आवश्यकता होती है। शुद्ध हाइड्रोजन अधिकतम कमी की क्षमता प्रदान करता है, लेकिन कार्बन युक्त स्टील्स में डिकरब्यूराइजेशन का कारण बन सकता है, हाइड्रोकार्बन परिवर्धन के माध्यम से कार्बन संभावित नियंत्रण की आवश्यकता होती है।
वैक्यूम प्रसंस्करण संदूषण जोखिमों को समाप्त करता है और अवशिष्ट बाइंडरों और प्रतिक्रिया उत्पादों सहित अस्थिर प्रजातियों को हटाने की सुविधा देता है। 10^-3 से 10^-5 टोर का वैक्यूम स्तर अधिकांश एमआईएम सामग्री के लिए पर्याप्त साबित होता है, जिसमें टाइटेनियम जैसी प्रतिक्रियाशील धातुओं के साथ उच्च वैक्यूम स्तर की आवश्यकता होती है। वैक्यूम में संवहन गर्मी हस्तांतरण की अनुपस्थिति को तापमान एकरूपता सुनिश्चित करने के लिए सावधानीपूर्वक भट्ठी डिजाइन की आवश्यकता होती है।
प्रक्रिया नियंत्रण और निगरानी
आधुनिक सिंटरिंग भट्टियां परिष्कृत वातावरण नियंत्रण प्रणालियों को शामिल करती हैं और वास्तविक - समय में रचना, प्रवाह दर और शुद्धता को समायोजित करती हैं। निरंतर ओस बिंदु निगरानी पर्याप्त रूप से कम करने वाली स्थिति सुनिश्चित करती है, जबकि सीओ/सीओ 2 या सीएच 4/एच 2 अनुपात के माध्यम से कार्बन संभावित नियंत्रण लौह मिश्र धातुओं में वांछित कार्बन स्तर बनाए रखता है।
सामग्री विज्ञान और इंजीनियरिंग ए में एक व्यापक अध्ययन यह दर्शाता है कि "वास्तविक - समय के माहौल की निगरानी एमआईएम सिंटरिंग के दौरान, विशेष रूप से ऑक्सीजन आंशिक दबाव और कार्बन क्षमता के दौरान, अंतिम माइक्रोस्ट्रक्चर और गुणों के सटीक नियंत्रण को सक्षम करता है। उत्पादन के लिए 10,000 भागों से अधिक चलता है "(थॉम्पसन, आरए, एट अल।," एमआईएम में आयामी नियंत्रण पर वातावरण प्रभाव, "सामग्री विज्ञान और इंजीनियरिंग ए, वॉल्यूम . 812, 2021, 141089)।
प्रमुख वातावरण पैरामीटर
ऑक्सीजन आंशिक दबाव (पीपीएम स्तर नियंत्रण)
ओसांक (<-40°C for most metallic systems)
कार्बन क्षमता (0.05-1.2% लौह मिश्र धातुओं के लिए)
प्रवाह दर और एकरूपता
दबाव नियंत्रण (वैक्यूम सिस्टम के लिए)
एमआईएम सिंटरिंग भट्टियों के लिए उन्नत वातावरण नियंत्रण प्रणाली, वास्तविक - समय की निगरानी और बंद - गैस रचना, ओस बिंदु और कार्बन क्षमता का लूप नियंत्रण
एमआईएम प्रणालियों में तरल चरण प्रसंस्करण
लगातार तरल चरण प्रसंस्करण
कुछ एमआईएम सिस्टम तेजी से घनत्व और बेहतर यांत्रिक गुणों को प्राप्त करने के लिए लगातार तरल चरण sintering का उपयोग करते हैं। भारी मिश्र जैसे कि w - ni - Fe रचनाएँ इस दृष्टिकोण को समझती हैं, जहां Ni - Fe बाइंडर चरण लगभग 1460 डिग्री पर पिघल जाता है जबकि Tungsten ठोस रहता है।
तरल चरण विघटन के माध्यम से तेजी से सामग्री परिवहन प्रदान करता है - reprecipitation तंत्र, ठोस-राज्य प्रसंस्करण के लिए आवश्यक घंटों की तुलना में 30 - 60 मिनट के भीतर पूर्ण घनत्व प्राप्त करना।
तरल चरण को ठोस कणों को प्रभावी ढंग से गीला करना चाहिए (संपर्क कोण से संपर्क करें<90°) and exhibit finite solid solubility to enable dissolution-reprecipitation. The volume fraction of liquid typically ranges from 5-35%, with higher fractions risking shape distortion through gravitational slumping or liquid phase migration.
क्षणिक तरल चरण sintering
क्षणिक तरल चरण sintering तब होता है जब अस्थायी तरल गठन निरंतर प्रसार के माध्यम से एकजुट होने से पहले घनत्व को तेज करता है। Supersolidus तरल चरण Sintering (SLPs) एक नियंत्रित अनुप्रयोग का प्रतिनिधित्व करता है जहां पूर्व - मिश्र धातु पाउडर को उनके ठोस तापमान से थोड़ा ऊपर गर्म किया जाता है, जिससे अनाज की सीमाओं और कण सतहों पर 1-5% तरल चरण उत्पन्न होता है।
एम 2 और एम 4 ग्रेड सहित टूल स्टील्स पहनने के प्रतिरोध के लिए आवश्यक कार्बाइड वितरण को बनाए रखते हुए तेजी से घनत्व प्राप्त करने के लिए एसएलपी का उपयोग करते हैं। क्षणिक तरल समरूपता के माध्यम से एकजुट होने से पहले कण पुनर्व्यवस्था और तेजी से द्रव्यमान परिवहन की सुविधा देता है। यह दृष्टिकोण न्यूनतम अनाज वृद्धि और कार्बाइड मोटे के साथ 98-99% घनत्व उपलब्धि को सक्षम करता है।
सॉलिड स्टेट सिन्टरिंग (दाएं) और लिक्विड फेज सिंटरिंग (बाएं) के बीच माइक्रोस्ट्रक्चरल तुलना तरल चरण प्रसंस्कृत सामग्री में संवर्धित घनत्व और संबंध दिखा रही है
एमआईएम थर्मल प्रसंस्करण के लिए उन्नत प्रौद्योगिकियां
स्पार्क प्लाज्मा प्रसंस्करण अनुप्रयोग
स्पार्क प्लाज्मा सिंटरिंग (एसपीएस), जिसे फील्ड - असिस्टेड टेक्नोलॉजी (फास्ट) कहा जाता है, हीटिंग के दौरान पाउडर कॉम्पैक्ट के माध्यम से सीधे स्पंदित विद्युत प्रवाह को लागू करता है। यह तकनीक पारंपरिक तरीकों की तुलना में 100 डिग्री /मिनट से अधिक और प्रसंस्करण तापमान को कम करने में सक्षम है। एमआईएम अनुप्रयोगों के लिए, एसपीएस पूर्ण घनत्व प्राप्त करते समय अल्ट्राफाइन माइक्रोस्ट्रक्चर को बनाए रखने की क्षमता प्रदान करता है।
एसपीएस वृद्धि के अंतर्निहित तंत्रों पर बहस की जाती है, प्लाज्मा गठन, इलेक्ट्रोमिग्रेशन और कण संपर्कों में स्थानीयकृत जूल हीटिंग से प्रस्तावित योगदान के साथ। तंत्र के बावजूद, प्रयोगात्मक साक्ष्य यांत्रिक गुणों को बनाए रखते या सुधारते हुए विभिन्न एमआईएम सामग्रियों के लिए प्रसंस्करण तापमान में 100-200 डिग्री की कमी को प्रदर्शित करता है।
माइक्रोवेव प्रसंस्करण विकास
माइक्रोवेव सिंटरिंग ढांकता हुआ हानि तंत्र के माध्यम से वॉल्यूमेट्रिक हीटिंग उत्पन्न करने के लिए 2.45 या 28 गीगाहर्ट्ज पर विद्युत चुम्बकीय विकिरण का उपयोग करता है। यह दृष्टिकोण पाउडर कणों के चयनात्मक हीटिंग, कम प्रसंस्करण समय और बढ़ाया प्रसार कैनेटीक्स सहित संभावित लाभ प्रदान करता है। हालांकि, कमरे के तापमान पर अधिकांश धातुओं के कम ढांकता हुआ नुकसान में माइक्रोवेव और पारंपरिक हीटिंग तत्वों के संयोजन से हाइब्रिड हीटिंग दृष्टिकोण की आवश्यकता होती है।
एमआईएम घटकों के माइक्रोवेव प्रसंस्करण में हाल के विकास स्टेनलेस स्टील्स और चुंबकीय मिश्र धातुओं सहित विशिष्ट सामग्रियों के लिए व्यवहार्यता प्रदर्शित करते हैं। तुलनीय घनत्व और यांत्रिक गुणों को बनाए रखते हुए पारंपरिक तरीकों की तुलना में प्रसंस्करण समय 50 - 70% कम हो जाता है। माइक्रोवेव प्रसंस्करण की वॉल्यूमेट्रिक हीटिंग विशेषता बड़े या जटिल-जियोमेट्री घटकों के लिए बेहतर तापमान एकरूपता प्रदान करती है।

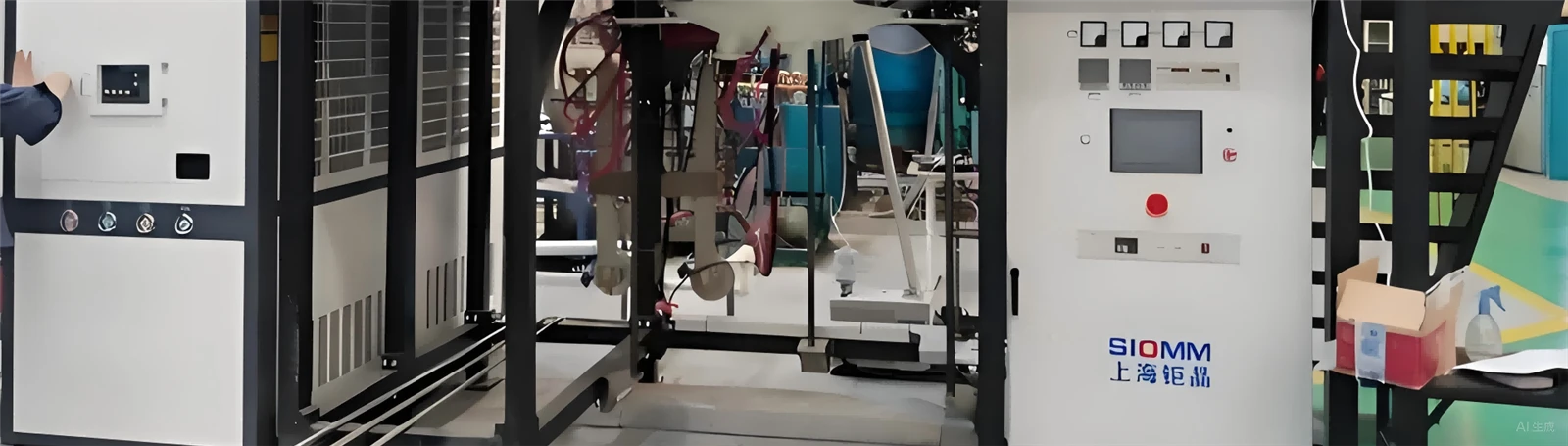

स्पार्क प्लाज्मा सिन्टरिंग सिस्टम
थर्मल प्रसंस्करण के दौरान गुणवत्ता नियंत्रण और लक्षण वर्णन
- सीटू मॉनिटरिंग तकनीक में
आधुनिक सिंटरिंग संचालन तेजी से - में शामिल होते हैं, जो डेंसिफिकेशन प्रगति को ट्रैक करने और प्रक्रिया विसंगतियों का पता लगाने के लिए सीटू निगरानी क्षमताओं को शामिल करते हैं। Dilatometry वास्तविक - समय संकोचन डेटा प्रदान करता है, जो प्रसंस्करण चरण संक्रमणों और हीटिंग प्रोफाइल के अनुकूलन के सटीक निर्धारण को सक्षम करता है। उन्नत प्रणालियों में विभेदक dilatometry को शामिल किया गया है, थर्मल विस्तार प्रभावों से आयामी परिवर्तनों को अलग करने के लिए निष्क्रिय संदर्भों के खिलाफ नमूना व्यवहार की तुलना करना।
ध्वनिक उत्सर्जन निगरानी दरार गठन, चरण परिवर्तनों और तेजी से अनाज की वृद्धि सहित माइक्रोस्ट्रक्चरल घटनाओं का पता लगाता है। ध्वनिक हस्ताक्षर विशिष्ट प्रसंस्करण घटनाओं के साथ सहसंबंधित होते हैं, जिससे दोषों का प्रारंभिक पता लगाने में सक्षम होता है। प्रक्रिया नियंत्रण प्रणाली के साथ एकीकरण दोष प्रसार को रोकने के लिए स्वचालित पैरामीटर समायोजन की अनुमति देता है।
पोस्ट - प्रसंस्करण लक्षण वर्णन
थर्मली संसाधित एमआईएम घटकों के व्यापक लक्षण वर्णन में आयामी माप, घनत्व निर्धारण, माइक्रोस्ट्रक्चरल विश्लेषण और यांत्रिक परीक्षण शामिल हैं। आयामी निरीक्षण का उपयोग समन्वय मापने वाली मशीनों (सीएमएम) या ऑप्टिकल स्कैनिंग सिस्टम का उपयोग करते हुए विनिर्देशों को डिजाइन करने के अनुरूप है और संकोचन भविष्यवाणियों को मान्य करता है।
आर्किमिडीज के सिद्धांत के माध्यम से घनत्व माप सिंटरिंग पूर्णता का तेजी से मूल्यांकन प्रदान करता है। लक्ष्य घनत्व आमतौर पर सैद्धांतिक के 95% से अधिक, अनुकूलित प्रक्रियाओं के लिए 98% प्राप्त करने योग्य है। छवि विश्लेषण या पारा घुसपैठ पोरोसिमेट्री के माध्यम से अवशिष्ट पोरसिटी लक्षण वर्णन छिद्र आकार के वितरण और यांत्रिक गुणों को प्रभावित करने वाले परस्पर संबंध को प्रकट करता है।
ऑप्टिकल और इलेक्ट्रॉन माइक्रोस्कोपी के माध्यम से माइक्रोस्ट्रक्चरल परीक्षा से अनाज के आकार, चरण वितरण और दोष आबादी का पता चलता है। इलेक्ट्रॉन बैकस्कैटर विवर्तन (EBSD) Anisotropic गुणों के लिए प्रासंगिक क्रिस्टलोग्राफिक बनावट जानकारी प्रदान करता है। ऊर्जा के माध्यम से रासायनिक विश्लेषण - फैलाव स्पेक्ट्रोस्कोपी (eds) या तरंग दैर्ध्य - फैलाव स्पेक्ट्रोस्कोपी (WDS) रचनात्मक समरूपता की पुष्टि करता है और संदूषण या अलगाव की पहचान करता है।
- सीटू dilatometry में
थर्मल प्रोफाइल को अनुकूलित करने और प्रसंस्करण विसंगतियों का पता लगाने के लिए सिंटरिंग के दौरान रियल - समय की निगरानी के दौरान आयामी परिवर्तनों की निगरानी।
माइक्रोस्ट्रक्चरल विश्लेषण
सिंटरिंग प्रभावशीलता को मान्य करने के लिए अनाज संरचना, चरण वितरण और छिद्र की विस्तृत परीक्षा।
यांत्रिक परीक्षण
यांत्रिक संपत्ति उपलब्धि को सत्यापित करने के लिए तन्य शक्ति, कठोरता और क्रूरता का मूल्यांकन।
प्रक्रिया अनुकूलन और समस्या निवारण
ऊष्मा दर अनुकूलन
सिंटरिंग के दौरान हीटिंग दर माइक्रोस्ट्रक्चरल इवोल्यूशन और फाइनल गुणों को काफी प्रभावित करती है। रैपिड हीटिंग मध्यवर्ती तापमान पर कम एक्सपोज़र समय के माध्यम से अनाज की वृद्धि को कम करता है, लेकिन विरूपण या क्रैकिंग के कारण थर्मल ग्रेडिएंट उत्पन्न कर सकता है। इष्टतम हीटिंग दरें भट्ठी क्षमताओं और उत्पादन आवश्यकताओं पर विचार करते हुए इन प्रतिस्पर्धी कारकों को संतुलित करती हैं।
मल्टी - स्टेज हीटिंग प्रोफाइल एमआईएम प्रसंस्करण के लिए विशेष रूप से प्रभावी साबित होते हैं। 400-800 डिग्री रेंज के माध्यम से प्रारंभिक धीमी गति (2-5 डिग्री /मिनट) पूर्ण बांधने की मशीन को हटाने और थर्मल शॉक को रोकता है। मध्यवर्ती तापमान के माध्यम से रैपिड हीटिंग (10-20 डिग्री /मिनट) अनाज की वृद्धि को कम करता है, जबकि तापमान के प्रसंस्करण के लिए धीमी अंतिम दृष्टिकोण (5-10 डिग्री /मिनट) तापमान एकरूपता सुनिश्चित करता है।
सामान्य प्रसंस्करण दोष और समाधान
विरूपण
गैर - से उत्पन्न होता है, समान संकोचन, गुरुत्वाकर्षण प्रभाव, या समर्थन जुड़नार के साथ घर्षण।
समाधान:न्यूनतम संपर्क क्षेत्र के साथ सिरेमिक या अपवर्तक धातु जुड़नार का उपयोग करने वाले अनुकूलित समर्थन डिजाइन, अत्यधिक तरल चरण गठन से बचने वाले उचित प्रसंस्करण तापमान का चयन, और थर्मल ढाल - प्रेरित युद्ध को रोकने वाले नियंत्रित शीतलन दरों का कार्यान्वयन।
अवशिष्ट पोरसिटी
यांत्रिक गुणों को सीमित करता है और अपर्याप्त प्रसंस्करण तापमान या समय से परिणाम हो सकता है, संदूषण पूर्ण घनत्व को रोकना, याबंद छिद्रों में गैसों को फंसाया।
समाधान:उपचार के समय का विस्तार करना या अनाज की वृद्धि की कमी के भीतर तापमान में वृद्धि, वायुमंडल शुद्धता और प्रवाह पैटर्न में सुधार करना, और वैक्यूम या हाइड्रोजन वायुमंडल का उपयोग करना गैस हटाने की सुविधा प्रदान करना।
कार्बन नियंत्रण मुद्दे
फेरस मिश्र धातुओं में यांत्रिक गुणों और आयामी स्थिरता को प्रभावित करते हुए, डिकरबराइजेशन या कार्बोबराइजेशन के रूप में प्रकट होता है।
समाधान:सटीक वायुमंडल कार्बन संभावित नियंत्रण मिश्र धातु संरचना से मेल खाता है, कार्बन हस्तांतरण से बचने वाले सेटर सामग्री का उचित चयन, और कठोरता परीक्षण या रासायनिक विश्लेषण के माध्यम से कार्बन सामग्री की निगरानी करना।
औद्योगिक कार्यान्वयन और उत्पादन विचार
भट्ठी चयन और डिजाइन
औद्योगिक एमआईएम सिंटरिंग विशिष्ट सामग्री और उत्पादन संस्करणों के लिए अनुकूलित विभिन्न भट्ठी डिजाइनों को नियुक्त करता है। बैच भट्टियां कई मिश्र धातुओं और विकास कार्य के लिए लचीलापन प्रदान करती हैं लेकिन थ्रूपुट को सीमित करती हैं। निरंतर भट्टियां बेहतर उत्पादन दर और स्थिरता प्रदान करती हैं, लेकिन विशिष्ट सामग्रियों के लिए समर्पित सेटअप की आवश्यकता होती है।
चलने वाली बीम भट्टियां एमआईएम उत्पादन के लिए एक लोकप्रिय निरंतर डिजाइन का प्रतिनिधित्व करती हैं, सिरेमिक या धातु के बीम पर कई तापमान क्षेत्रों के माध्यम से भागों को परिवहन करती हैं। यह डिज़ाइन संदूषण और विरूपण जोखिमों को कम करते हुए, भाग संपर्क को कम करता है। हीटिंग ज़ोन आमतौर पर अधिकतम तापमान के साथ 6-12 मीटर तक फैले हुए हैं जो संसाधित सामग्री के आधार पर 1400-1600 डिग्री तक पहुंचते हैं।
पुशर भट्टियां उच्च - मानकीकृत घटकों के वॉल्यूम उत्पादन के लिए किफायती निरंतर प्रसंस्करण प्रदान करती हैं। भाग हीटिंग ज़ोन के माध्यम से सेटर प्लेटों या नावों पर यात्रा करते हैं, चिपके या संदूषण को रोकने के लिए सावधानीपूर्वक डिजाइन की आवश्यकता होती है। बहु - tier कॉन्फ़िगरेशन ± 5 डिग्री के भीतर तापमान एकरूपता बनाए रखते हुए थ्रूपुट को अधिकतम करें।
आर्थिक विचार
सिंटरिंग चरण ऊर्जा की खपत, वातावरण गैसों और पूंजी उपकरण परिशोधन के माध्यम से कुल एमआईएम प्रसंस्करण लागत का 15-25% का प्रतिनिधित्व करता है। बेहतर इन्सुलेशन, पुनरावर्ती हीटिंग, और कम प्रसंस्करण समय के माध्यम से ऊर्जा दक्षता पर ध्यान केंद्रित करना महत्वपूर्ण लागत लाभ प्रदान करता है।
वायुमंडल गैस की खपत एक प्रमुख परिचालन व्यय का गठन करती है, विशेष रूप से हाइड्रोजन - आधारित प्रक्रियाओं के लिए। शुद्धिकरण क्षमताओं के साथ पुनर्संरचना प्रणाली आवश्यक शुद्धता स्तर बनाए रखते हुए गैस की खपत को 60 - 80% तक कम करती है। नाइट्रोजन-हाइड्रोजन मिश्रण सहित वैकल्पिक वायुमंडल संगत सामग्री के लिए लागत में कमी की पेशकश करते हैं।
लागत अनुकूलन रणनीतियाँ
ऊर्जा उपयोग को अनुकूलित करने के लिए बहु - ज़ोन भट्टी डिजाइन को लागू करना
गैस की खपत को कम करने के लिए वायुमंडल रीसाइक्लिंग सिस्टम का उपयोग करना
त्वरित हीटिंग प्रोटोकॉल के माध्यम से चक्र समय का अनुकूलन
डाउनटाइम को कम करने के लिए भविष्य कहनेवाला रखरखाव लागू करना
उच्च - वॉल्यूम एमआईएम उत्पादन के लिए औद्योगिक निरंतर चलने वाली बीम सिन्टरिंग भट्ठी, कई तापमान क्षेत्रों और वायुमंडल नियंत्रण प्रणाली की विशेषता है
भविष्य के विकास और उभरती प्रौद्योगिकियां
योजक विनिर्माण एकीकरण
एमआईएम और एडिटिव मैन्युफैक्चरिंग टेक्नोलॉजीज के अभिसरण ने डिजाइन की स्वतंत्रता का विस्तार किया और विकास चक्रों को कम किया। एमआईएम फीडस्टॉक्स की बाइंडर जेटिंग स्थापित सिंटरिंग प्रक्रियाओं का उपयोग करते समय इंजेक्शन मोल्डिंग क्षमताओं से अधिक जटिल ज्यामिति को सक्षम करती है। यह हाइब्रिड दृष्टिकोण एमआईएम के भौतिक गुणों और सतह खत्म के साथ एडिटिव मैन्युफैक्चरिंग के डिज़ाइन लचीलेपन को जोड़ता है।
बाउंड मेटल डिपोजिशन में हाल के घटनाक्रम फिलामेंट - पर आधारित 3 डी प्रिंटिंग के साथ कैटेलिटिक डिबाइंडिंग और थर्मल कंसॉलिडेशन प्रक्रियाओं के साथ एमआईएम से प्राप्त होते हैं। यह दृष्टिकोण एमआईएम - के बिना इंजेक्शन मोल्डिंग इन्फ्रास्ट्रक्चर के बिना गुणवत्ता वाले घटकों को वितरित करने में सक्षम बनाता है, विशेष रूप से कम - वॉल्यूम या अनुकूलित उत्पादन के लिए मूल्यवान है।
कृत्रिम बुद्धिमत्ता और मशीन सीखने के अनुप्रयोग
मशीन लर्निंग एल्गोरिदम तेजी से ऐतिहासिक उत्पादन डेटा में पैटर्न मान्यता के माध्यम से SINTERING प्रक्रिया अनुकूलन का समर्थन करते हैं। प्रक्रिया मापदंडों और गुणवत्ता के परिणामों पर प्रशिक्षित तंत्रिका नेटवर्क नई सामग्रियों या ज्यामिति के लिए इष्टतम प्रसंस्करण स्थितियों की भविष्यवाणी करते हैं, विकास के समय और पुनरावृत्ति आवश्यकताओं को कम करते हैं।
वास्तविक - समय प्रक्रिया नियंत्रण कृत्रिम बुद्धिमत्ता का उपयोग करना - सीटू निगरानी डेटा में प्रतिक्रिया करता है, इनपुट विविधताओं के बावजूद गुणवत्ता बनाए रखने के लिए तापमान प्रोफाइल और वातावरण की स्थिति को समायोजित करना। ये सिस्टम उत्पादन रन में आयामी स्थिरता में सुधार करते हुए स्क्रैप दरों को 30-50% तक कम करने की क्षमता प्रदर्शित करते हैं।
एमआईएम उत्पादन लाइनें
